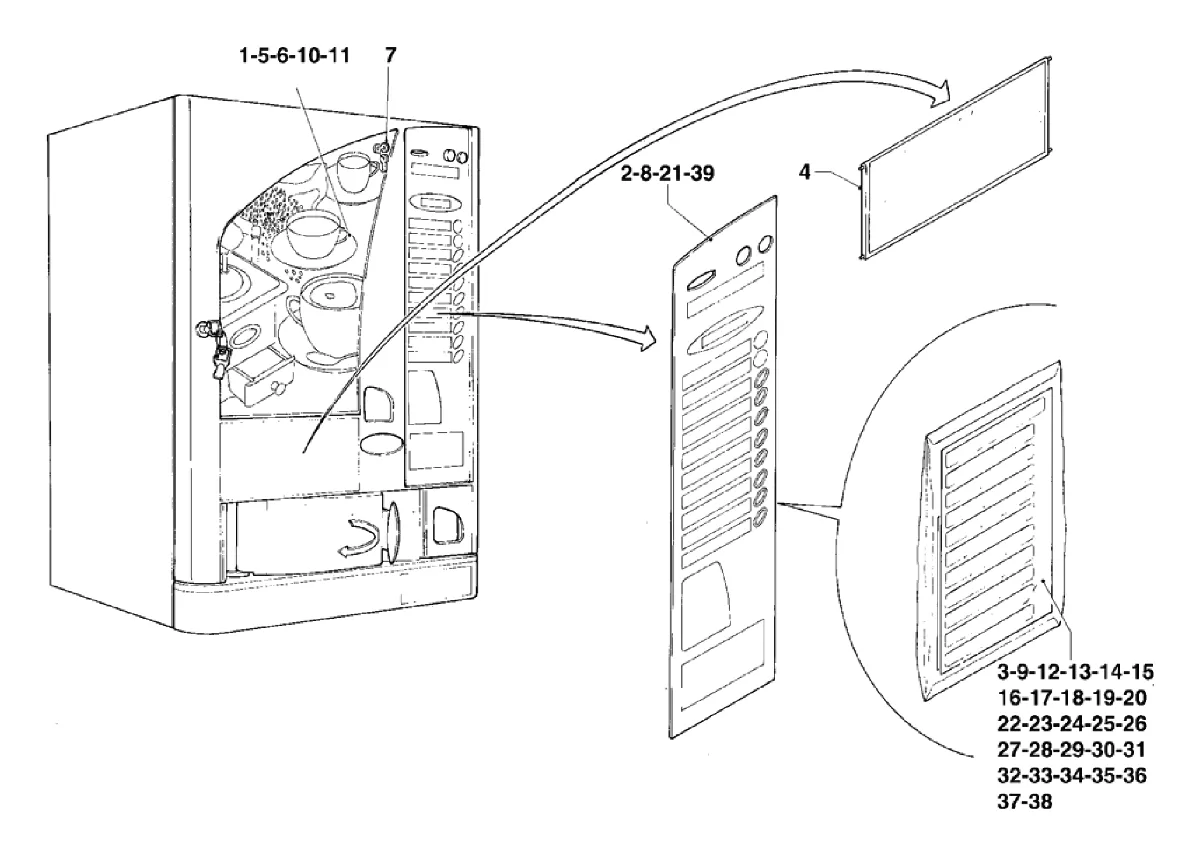

1 - Puerta, lado externo
Lámina 1 de 13
Posición 1-5-6-10-11
Posición 2-8-21-39
Posición 3-9-12-13-14-15
Posición 22-23-24-25-26
Posición 27-28-29-30-31
Posición 32-33-34-35-36
Posición 16-17-18-19-20
Piezas de esta lámina
- 1 PANEL FOTOGRAFICO
- 2 PANEL DE SELECCION'VERSION FRONTAL' (VERSION INSTANT - SEMI-AUTOM.)
- 3 PLAQUITA DE PRODUCTOS (VERSION ALEMANIA)
- 4 PANEL TARJETAS
- 5 PANEL FOTOGRAFICO DALLMAYR
- 6 PANEL FOTOGRAFICO 'SELECTA'
- 7 INTERRUPTOR 'FREE VEND'
- 8 PANEL DE SELECCION EXECUTIVE
- 9 PLAQUITA DE CUCHARILLA
- 10 PANEL FOTOGRAFICO GNAIGER
- 11 PANEL FOTOGRAFICO KRAFT
- 12 TARJETA DE PRECIOS EURO 0.05
- 13 PLAQUITA PRODUCTO (FRANCIA)
- 14 PLAQUITA PRODUCTO
- 15 PLAQUITA PRECIOS 'POLONIA'
- 16 PLAQUITAS PRECIOS 'POLONIA'
- 17 PLAQUITAS PRECIOS 'SLOVAQUIA'
- 18 PLAQUITA PRECIOS 'SLOVAQUIA'
- 19 TARJETA PRODUCTOS
- 20 TARJETA DE PRECIOS EURO 0.01
- 21 PANEL SELECCIONES 'FRONTAL' (VERSION FRONTAL)
- 22 PLAQUITA DE CUCHARILLA (VERSION ALEMANIA)
- 23 PLAQUITA CUCHARILLA (VERSION FRANCIA)
- 24 PLAQUITA PRODUCTO
- 25 TARJETA PRODUCTO BRIO (VERSION ESPANA)
- 26 PLAQUITA CUCHARILLAS (VERSION ESPANA)
- 27 PLAQUITA DE PRODUCTOS (VERSIONES INGLATERRA)
- 28 PLAQUITA DE CUCHARILLAS (VERSIONES INGLATERRA)
- 29 PLAQUITA DE PRODUCTOS'REP. CECA'
- 30 PLAQUITA PRODUCTO (VERSION SUECIA)
- 31 PLAQUITA CUCHARILLAS (VERSION SUECIA)
- 32 TARJETAS PRODUCTOS (SOLO ITALIA)
- 33 PLAQUITA PRODUCTO BELGICA (FRANCES)
- 34 PLAQUITA PRODUCTO BELGICA (FLAMENCO)
- 35 PLAQUITAS PRODUCTOS (VERSION TURQUIA)
- 36 PLAQUITA PRODUCTOS (VERSION BRASILEIRA)
- 37 PLAQUITAS PRODUCTOS (ARGENTINA)
- 38 TARJETAS PRODUCTOS 'PORTUGAL' (VERSION NESTLE)
- 39 PANEL SELECCIONES FRONTAL'SELECTA'

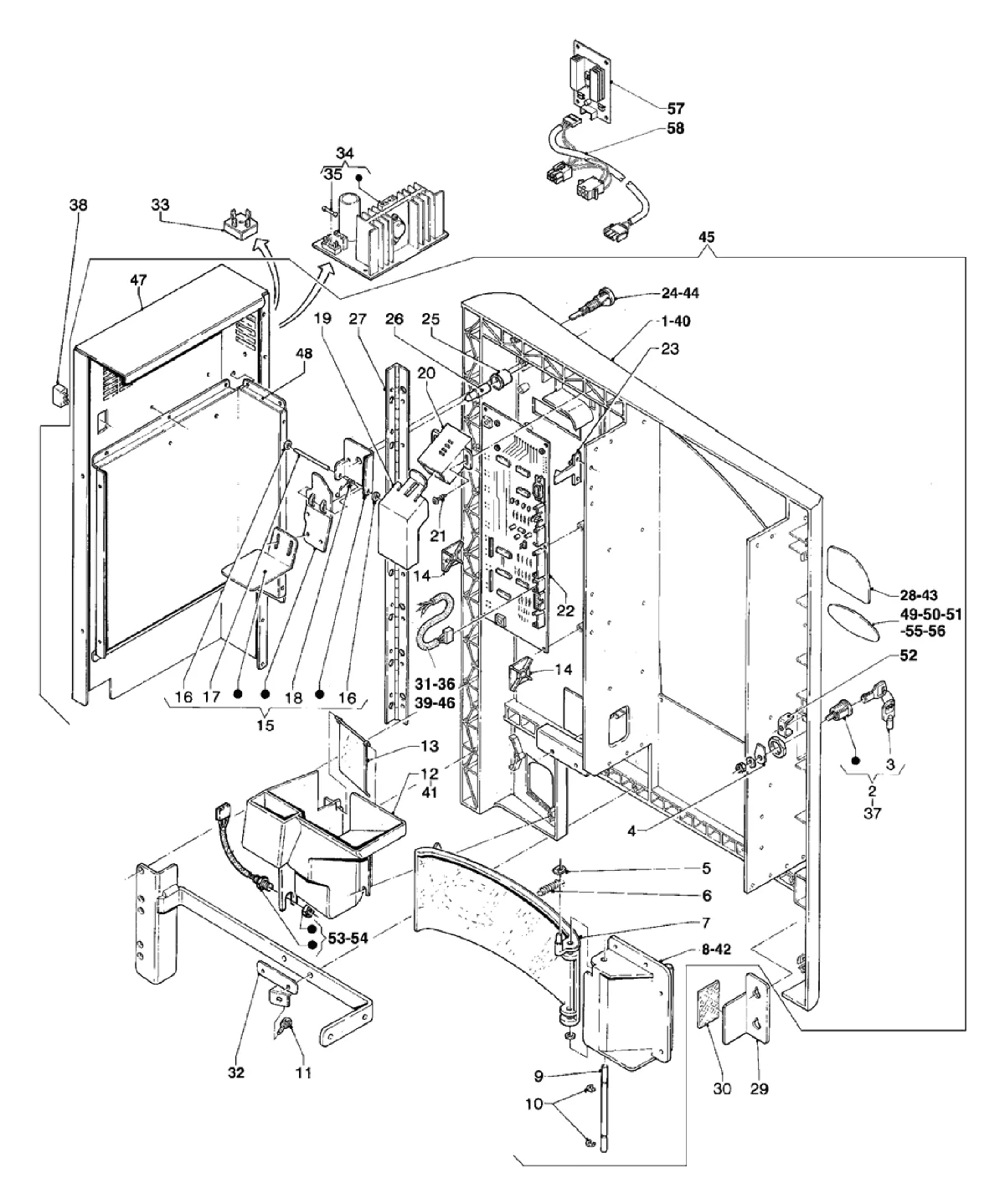

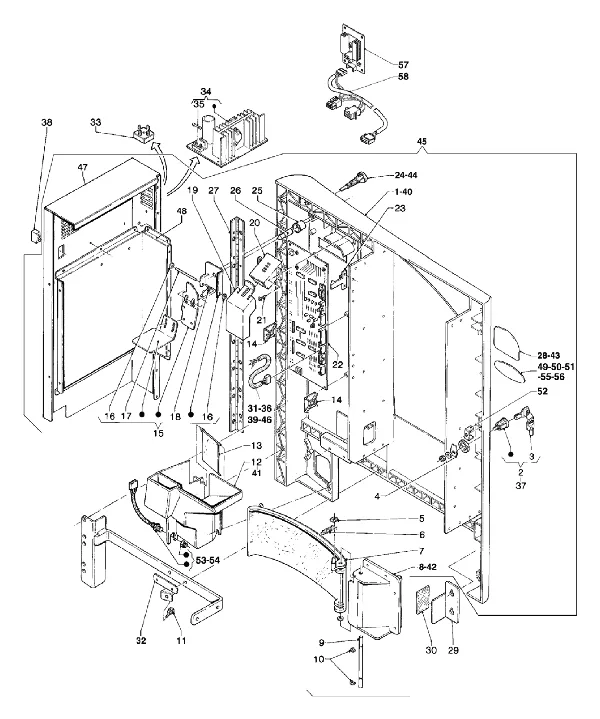

2 - Puerta, lado interno
Lámina 2 de 13
Piezas de esta lámina
- 1 PUERTA BRIO
- 2 CERRADURA TIPO N SILVER 7.
- 3 LLAVE MAESTRA CERRADURA NUEVA FIRENZE. V
- 4 LENGUETA
- 5 GRAPA
- 6 MUELLE DEL CONJUNTO VASOS
- 7 PORTEZUELA BRIO
- 8 SOPORTE PUERTECILLA
- 9 PASADOR
- 10 ANILLO DE CIERRE DIAM.4
- 11 GOMA DISTANCIADORA
- 12 DESLIZADOR RECUPERACION (VERSION EXECUTIVE)
- 13 PORTEZUELA RECUPERACION (VERSION EXECUTIVE)
- 14 FIJACION AUTOADHESIVO
- 15 CONJUNTO RENDICION (VERSION EXECUTIVE)
- 16 ANILLO BENZING
- 17 PERNO DEVOLUCION (VERSION EXECUTIVE)
- 18 MUELLE DEVOLUCION VUELTA (VERSION EXECUTIVE)
- 19 DESLIZADOR INFERIOR (VERSION EXECUTIVE)
- 20 ESCUADRA SUPERIOR (VERSION EXECUTIVE)
- 21 TORNILLO AUTORROSCANTE 4X10
- 22 TARJETA DE INTERFAZ
- 23 GANCHO DE CIERRE
- 24 SENALADOR LUMINOSO 24 VOLT
- 25 PULSADOR DE SELECCION (VERSION EXECUTIVE)
- 26 ACTUADOR (VERSION EXECUTIVE)
- 27 BISAGRA MONEDERO (VERSION EXECUTIVE)
- 28 TAPON
- 29 SOPORTE (VERSION BDV)
- 30 TARJETA CATAFARO (VERSION BDV)
- 31 CABLEO EXECUTIVE MDB/BDV -BRIO
- 32 TOPE
- 33 PUENTE DE DIODO (VERSION BDV)
- 34 FUENTE ALIMENTACION FIRENZE (VERSION BDV)
- 35 FUSIBLE 2 AMP. 5 X 20 (VERSION BDV)
- 36 CABLEADO BDV (VERSION BDV)
- 37 CERRADURA RIELDA
- 38 PULSADOR
- 39 CABLEO JUG-FACILITIES/FREE VEND
- 40 PUERTA - NEGRA -
- 41 TOBOGAN DE RECUPERACION/INGRESO-NEGRO-
- 42 SOPORTE PUERTECILLA NEGRO
- 43 TAPONES -NEGROS-
- 44 INDICADOR LUMINOSO 12 VOLT
- 45 CONJUNTO PUERTA BRIO EXECUTIVE (VERSION EXECUTIVE)
- 46 CABLEO EXECUTIVE-MDB
- 47 SOPORTE MONEDERO
- 48 REFUERZO PARA SOPORTE DE MONEDERO
- 49 TARJETA CUCHARILLAS
- 50 PLAQUITA DE CUCHARILLA NEGRA (VERSION BRASILEIRA)
- 51 PLAQUITA CUCHARILLAS GNAIGER
- 52 MUESCA PARA PUERTA
- 53 FOTOCELULA -UL -
- 54 FOTOCELULA
- 55 PLAQUITA DE CUCHARILLAS 'NEGRA'
- 56 PLAQUITA CUCHARILLAS
- 57 TARJETA DE REGULACION 13 V. 1 AMP
- 58 CABLEADO DE PAGO SMILE

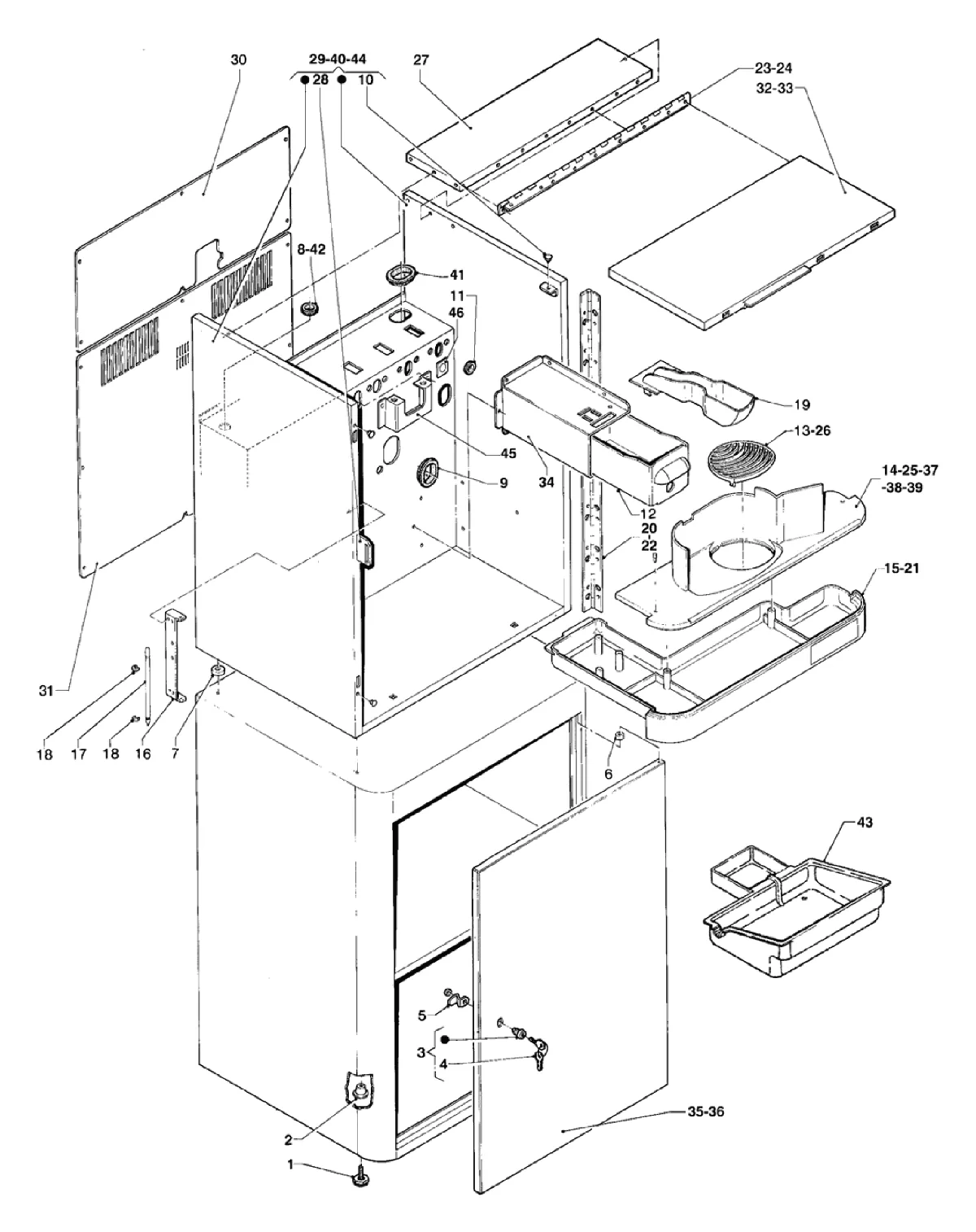

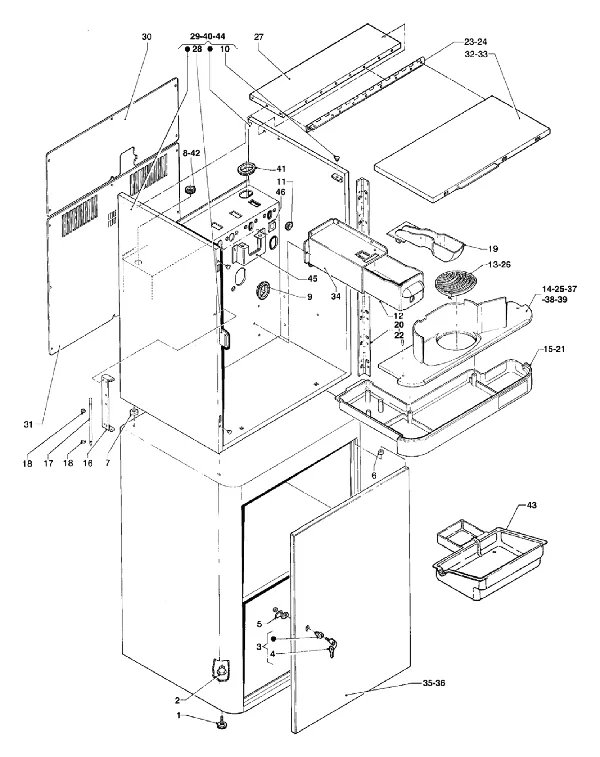

3 - Mueble completo
Lámina 3 de 13
Posición 8-42
Posición 29-40-44
Posición 35-36
Posición 23-24
Posición 32-33
Posición 13-26
Posición 14-25-37
Posición 15-21
Posición 38-39
Piezas de esta lámina
- 1 PATAS
- 2 INSERTO ROSCADO
- 3 CERRADURA PREFER 'V000'
- 4 LLAVE MAESTRA TIPO V-000
- 5 CERROJO
- 6 DISTANCIADOR
- 7 ABRAZADERA PLANA
- 8 PASACABLE DE 16 MM
- 9 PASACABLE OVAL
- 10 GOMA DISTANCIADORA
- 11 PASACABLE MM 12 ART.46
- 12 CAJA MONEDAS BRIO
- 13 REJILLA
- 14 VANO DE EROGACION
- 15 BANDEJA RECOGEGOTAS
- 16 BISAGRA
- 17 PERNO MENSULA
- 18 ANILLO PARA DOSADOR
- 19 DESLIZADOR (VERSION FRONTAL)
- 20 BISAGRA PUERTA
- 21 BANDEJA
- 22 BISAGRA DE PUERTA -NEGRA
- 23 BISAGRA
- 24 BISAGRA DE TAPA SUPERIOR (NEGRA)
- 25 HUECO DE SUMINISTRO 'NEGRO'
- 26 REJILLA HUECO DE SUMINISTRO-NEGRO-
- 27 TAPA SUPERIOR TRASERA
- 28 CHAPA CERRADURA
- 29 MUEBLE
- 30 COBERTURA SUPERIOR
- 31 COBERTURA TRASERA EXPRES
- 32 TAPA SUPERIOR
- 33 TAPA SUPER. NEGRA PARA MUEBLE
- 34 TAPA CAJA DE MONEDAS
- 35 PUERTA PARA MUEBLE
- 36 PUERTA PARA MUEBLE (NEGRO)
- 37 HEUCO SUMINISTRO NEGRO
- 38 HUECO SUMINSTRO (VERSION SEMI-AUTOMATICA)
- 39 HUECO DE SUMINISTRO (VERSION BDV)
- 40 MUEBLE INSTANT -GRISO -
- 41 PASACABLE D.28
- 42 PASACABLE
- 43 BANDEJA
- 44 MUEBLE "NEGRO"
- 45 SOPORTE MOLINILLO
- 46 TAPON

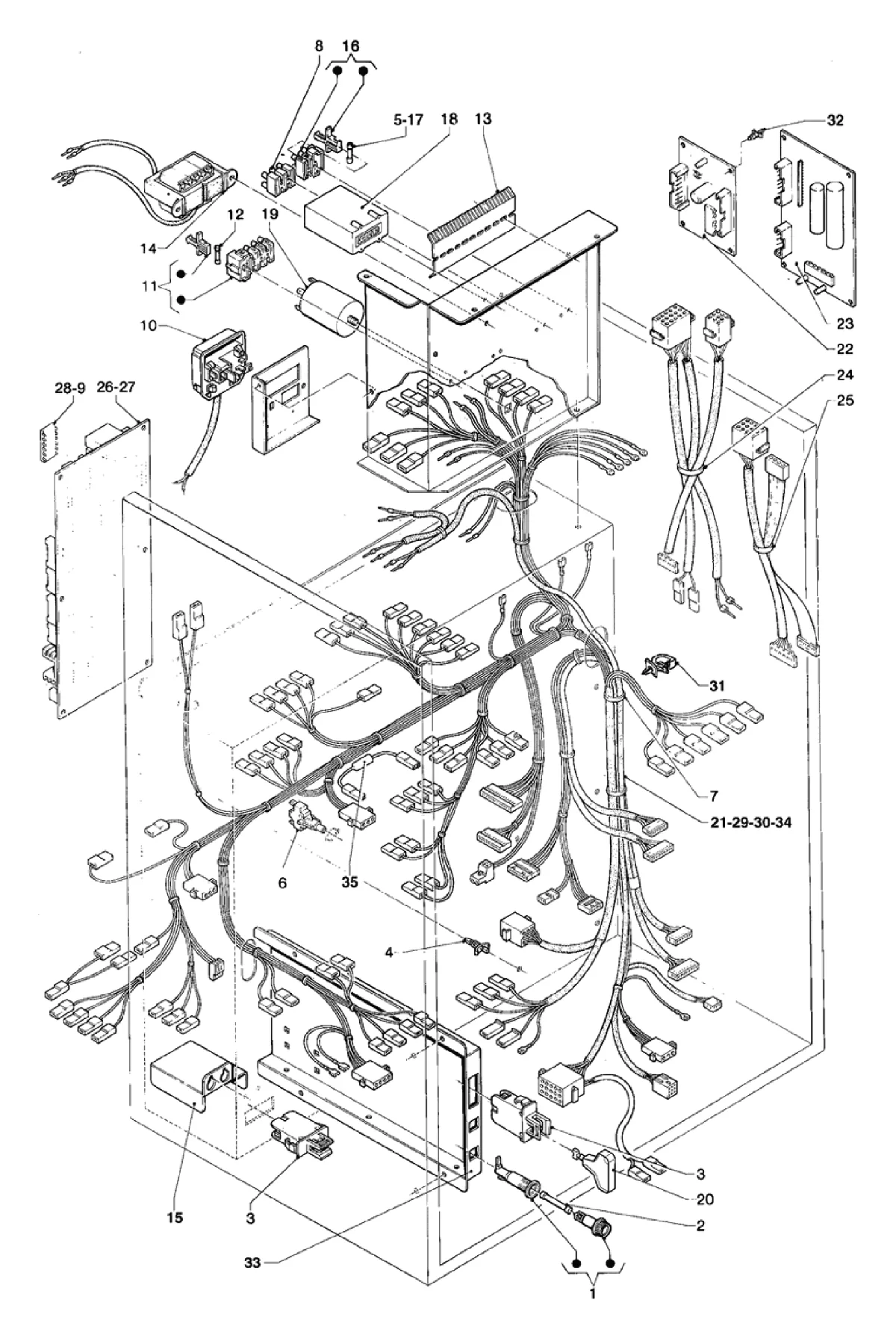

4 - Panel eléctrico
Lámina 4 de 13
Piezas de esta lámina
- 1 PORTAFUSIBLE
- 2 FUSIBLE RAPIDO 10-A
- 3 INTERRUPTOR
- 4 CLIP SUJECCION
- 5 FUSIBLE T 250 MAMP. 5X20
- 6 PULSADOR UNIPOLAR
- 7 ABRAZADERA
- 8 REGLETA
- 9 EPROM 512 K(DA PROGRAMMARE)
- 10 TERMINAL
- 11 TERMINAL 5P CON PORTAFUSIBLE
- 12 FUSIBLE 2 AMP. 5 X 20
- 13 PORTATERMINAL
- 14 TRANSFORMADOR G40 230/15-24 V.
- 15 PROTECCION MICRO
- 16 TERMINAL 3 POLOS PORTAFUSIBLE
- 17 FUSIBLE
- 18 CUENTAIMPULSOS 12 VOLT
- 19 FILTRO DE RED
- 20 LLAVE DE INTERRUPTOR
- 21 CABLEADO GENERAL
- 22 CIRCUITO ESTABILIZADOR 24 V. (VERSION EXECUTIVE)
- 23 CIRCUITO VALIDADOR EJECUTIVO (VERSION EXECUTIVE)
- 24 CABLEO EXECUTIVE
- 25 CABLEO VALIDADORES (VERSION EXECUTIVE)
- 26 TARJETA C.P.U./MANDO
- 27 TARJETA DE CPU/MANDO PLUS
- 28 1024K- EPROM (DA PROGRAMMARE)
- 29 CABLEO GENERAL (VERSION SEMI-AUTOMATICA)
- 30 CABLEADO GENERAL (VERSION INSTANT - SEMI-AUTOM.)
- 31 FIJACABLE
- 32 DISTANCIADOR TARJETAS
- 33 SOPORTE INTERRUPTOR PUERTA -IN-
- 34 CABLEADO GENERAL INSTANT
- 35 DIODO

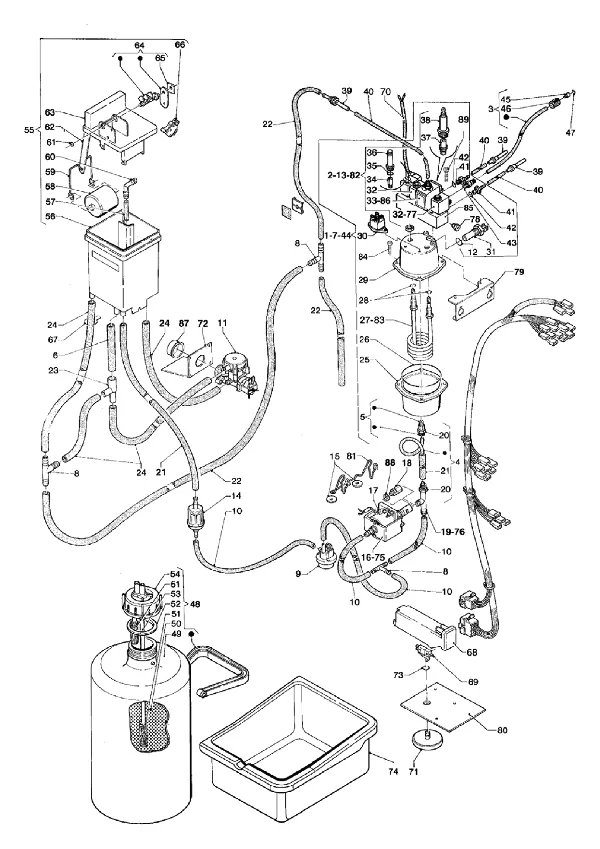

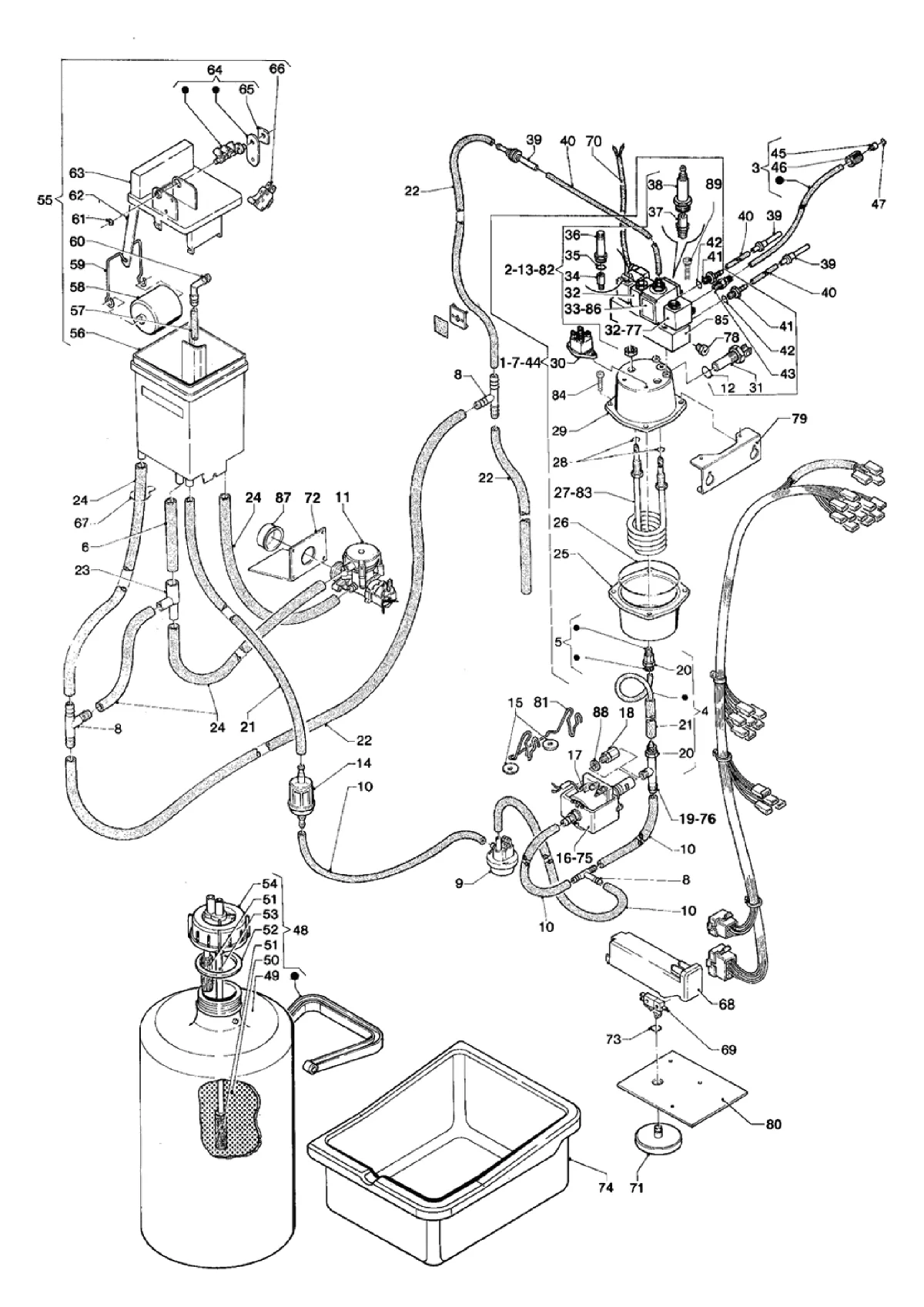

5 - Circuito idráulico de red
Lámina 5 de 13
Posición 22
Posición 22
Posición 22
Posición 1-7-44
Posición 2-13-82
Posición 32-77
Posición 18
Posición 19-76
Piezas de esta lámina
- 1 CALDERA CAFE 220V-60HZ (VERSION BRASILEIRA)
- 2 CONJUNTO ELECTROVALVULAS 2+3+2 (VERSION BRASILEIRA)
- 3 TUBO PARA PISTON
- 4 TUBO MANDO BOMBA
- 5 RACCORD DERECHO
- 6 TUBO SILICONA 10 X 16 MARRON
- 7 CALDERA CAFE 1450W/4 ELECTROVALVULE
- 8 RACORD AT
- 9 CONTADOR VOLUMETRICO
- 10 TUBO SILICONA 5 X 9
- 11 ELECTROVALVULA ENTRADA AGUA - 2.5L/MIN-
- 12 GUARNICION
- 13 CONJUNTO ELECTROVALVULAS 2+3+2
- 14 FILTRO AGUA
- 15 AMORTIZADOR BOMBA
- 16 BOMBA 220 V - 60 HZ (VERSION BRASILEIRA)
- 17 PROTECTOR TERMICO 90 GRADO
- 18 VALVULA NO RETORNO
- 19 BY-PASS DE BOMBA -4 BAR- (VERSION TURQUIA)
- 20 TUERCA
- 21 TUBO SILICONA MARRON 7.5 X 12
- 22 TUBO SILICONA 6 X 9
- 23 CONDUCCION DE AGUA
- 24 TUBO SILICONA 6 X 12 MARRON
- 25 TAPA INFERIOR CALDERA
- 26 GUARNICION
- 27 RESISTENCIA 1000W
- 28 GUARNICION OR112 2.62X9.92
- 29 TAPA SUPERIOR CALDERA
- 30 TERMOSTATO DE 125 GRADOS
- 31 SONDA DE CALDERA
- 32 BOBINA (50 HZ.)
- 33 BOBINA 60 HZ ELECTROV. 3 VIAS (60 HZ.)
- 34 NUCLEO
- 35 GUARNICION
- 36 CAMISA ELECTROVALVULA PEQUENA
- 37 NUCLEO ELECTROV. 3 VIAS-VITON
- 38 CAMISA ELECTROVALVULA GRANDE
- 39 GRIFO EMBUDO D. 3.4
- 40 TUBO SILICONA
- 41 RACORD PORTAGOMAS 2 MM
- 42 GUARNICION OR 2031
- 43 UNION RECTA
- 44 CALDERA CAFE 1000W/3 ELECTROVALVULE
- 45 CASQUILLO TUBO POSTERIOR
- 46 RACCORD PARA TUBO PISTON
- 47 GUARNICION OR 2018
- 48 CONJUNTO DEPURADOR
- 49 CONJUNTO DEPURADOR
- 50 RESINAS
- 51 FILTRO AIR-BREAK Y DEPURADOR
- 52 GUARNICION TAPA DEPURADOR
- 53 TUBO SALIDA AGUA
- 54 TAPON DEPURADOR
- 55 AIR BREAK COMPLETO
- 56 DEPOSITO AGUA FRIA
- 57 TUBO POLITENO 6X9
- 58 FLOTADOR
- 59 MUELLE
- 60 CODO
- 61 ANILLO PARA DOSADOR
- 62 BIELA
- 63 TAPA DEPOSITO
- 64 DISPOSITIVO MANDO MICRO
- 65 CLIP
- 66 MICRO 'UL' PARA AIR-BREAK
- 67 CIERRE TUBO
- 68 SOPORTE MICROINTERRUPTOR
- 69 MICROINTERRUPTOR 'UL'
- 70 CABLEO ADICIONAL
- 71 FLOTADOR DE BANDEJA
- 72 SOPORTE ELECTROVALVULA
- 73 GUARNICION
- 74 RECIPIENTE POSOS
- 75 BOMBA (DE VIBRACIONES)
- 76 BY-PASS BOMBA (12 BAR)
- 77 BOBINA 60 HZ ELECTROV. 2 VIAS (60 HZ.)
- 78 TAPON CON JUNTA OR
- 79 SOPORTE DE CALDERA
- 80 SOPORTE
- 81 SOPORTE DE BOMBA
- 82 CONJUNTO ELECTROVALVULAS DE 2+2+3+2 VIAS
- 83 RESISTENCIA 1450 W.
- 84 TORNILLO M5X20
- 85 BLOQUE EN LATON DE 3 ELECTROVALVULA
- 86 BOBINA 220/230 VOLT (50 HZ.)
- 87 TAPON
- 88 ARANDELA EN ALUMINIO
- 89 TORNILLO M4X25 -INOX-

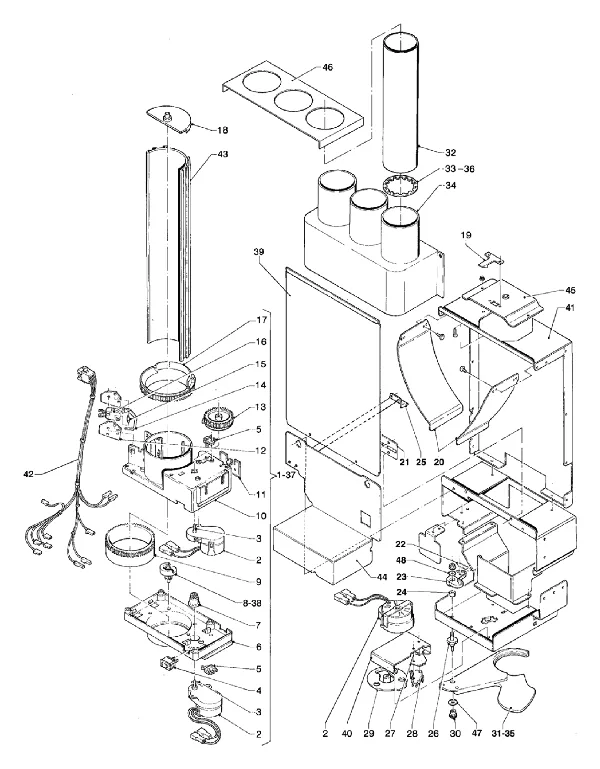

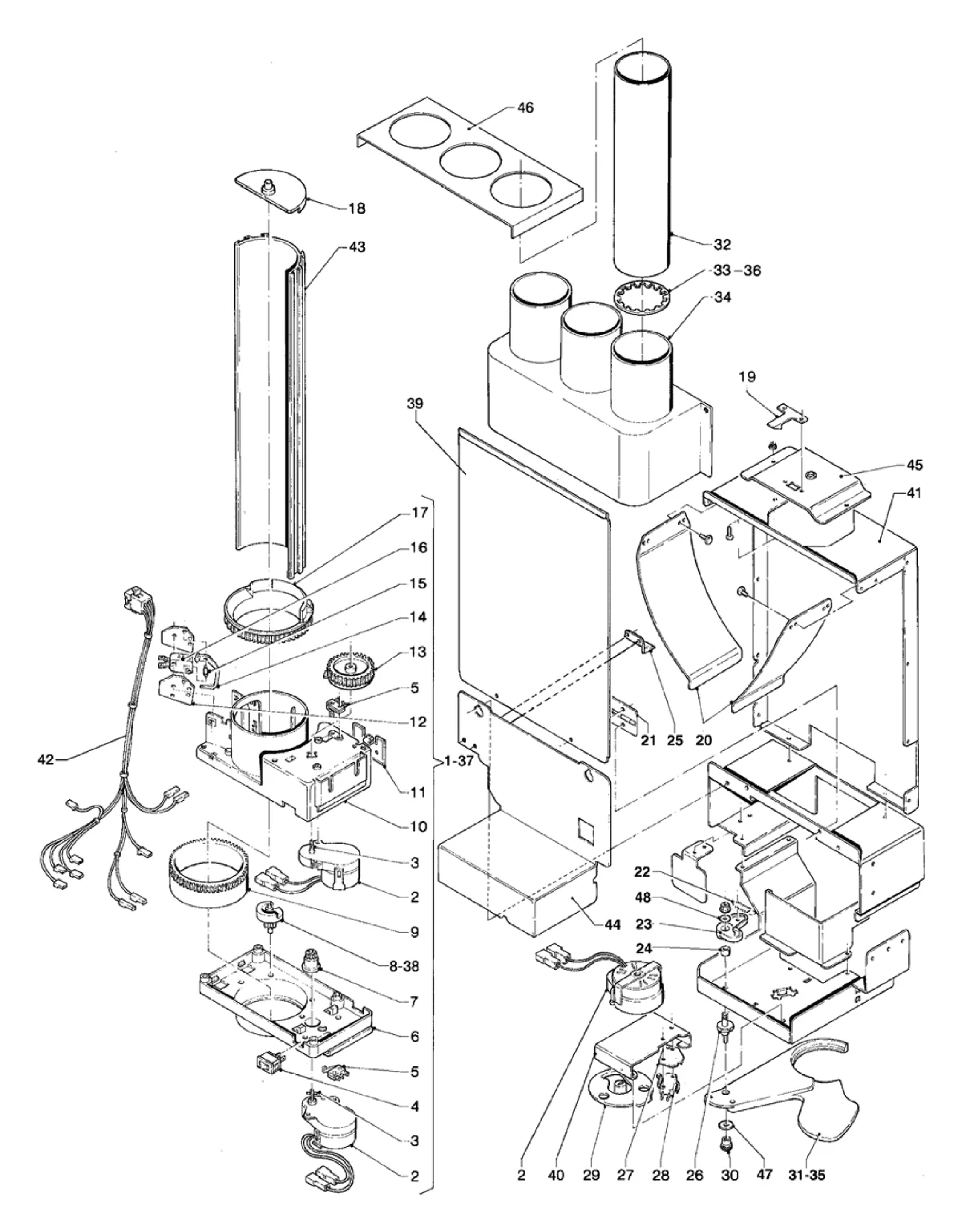

6 - Distribuidor de vasos
Lámina 6 de 13
Piezas de esta lámina
- 1 DISTRIBUIDOR DE VASOS
- 2 MOTORREDUCTOR 6G/1 MIN.
- 3 PASADOR 1X8
- 4 PULSADOR
- 5 MICROINTERRUPTOR 'UL'
- 6 ENVOLVENTE INFERIOR
- 7 PINON
- 8 RULINA 70/71
- 9 ANILLO DENTADO
- 10 ENVOLVENTE SUPERIOR
- 11 PORTEZUELA
- 12 CHAPA SOPORTE MICRO
- 13 PINON
- 14 LEVA ACCIONAMIENTO MICRO
- 15 PERNO PARA LEVA DE MICRO
- 16 MICRO DE VASOS
- 17 SOPORTE GIRATORIO
- 18 PERNO COLUMNA
- 19 GANCHO DE CIERRE
- 20 MUELLE
- 21 BISAGRA COBERTURA
- 22 MUELLE DEL CONJUNTO VASOS
- 23 MANIVELA
- 24 CASQUILLO
- 25 PROTECCION DE POLVO AZUCAR
- 26 PERNO
- 27 PLACA AISLANTE MICRO
- 28 MICROINTERRUPTOR 'UL'
- 29 LEVA
- 30 CASQUILLO ROSCADO
- 31 BRAZO OSCILANTE
- 32 COLUMNA VASOS (VERSION SEMI-AUTOMATICA)
- 33 ANILLO DESENGANCHE (VERSION SEMI-AUTOMATICA)
- 34 SOPORTE COLUMNAS (VERSION SEMI-AUTOMATICA)
- 35 BRAZO OSCILANTE
- 36 ANILLO DE DESENGANCHE (VERSION SEMI-AUTOMATICA)
- 37 DISTRIBUIDOR DE VASOS
- 38 CARACOL DIAM. 73-74
- 39 COBERTURA
- 40 SOPORTE MOTORREDUCTOR
- 41 HUECO DE VASOS
- 42 CABLEO
- 43 MAMPARO COLUMNA GIRATORIA
- 44 COBERTURA
- 45 ESCUADRA DE CENTRAJE
- 46 GUIA DE TUBOS VASOS (VERSION SEMI-AUTOMATICA)
- 47 ARANDELA PARA PERNO
- 48 ARANDELA MM6.4X130.6

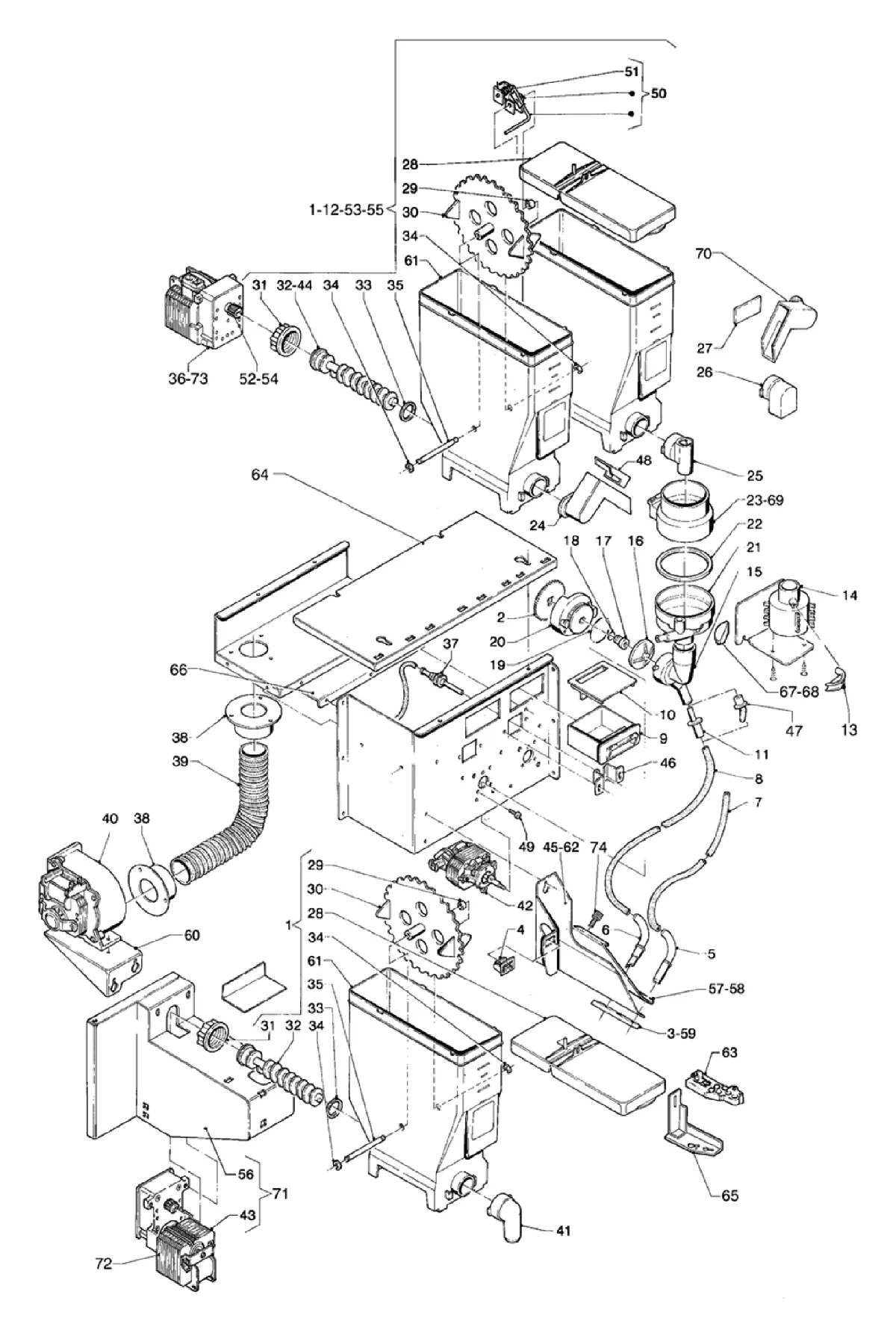

7 - Motodosificador productos
Lámina 7 de 13
Posición 36-73
Posición 52-54
Posición 32-44
Posición 1-12-53-55
Posición 45-62
Posición 8
Posición 3-59
Posición 57-58
Posición 23-69
Posición 8
Posición 67-68
Posición 14
Piezas de esta lámina
- 1 CONTENDOR DE PRODUCTO (PARA CHOCOLATE)
- 2 DISCO ROTACION MOTOAGI. 220 V
- 3 SOPORTE GRIFOS
- 4 CLIP FEMINA
- 5 TUBO PLASTICO CAFE
- 6 TUBO PLASTICO SALIDA LECHE
- 7 TUBO SILICONA 5 X 9
- 8 TUBO SILICONA 6 X 9
- 9 CAJON RESIDUOS PRODUCTO
- 10 TAPA CAJON
- 11 ESTRANGULADOR CAFE
- 12 CONTENEDOR PRODUCTO (POR LECHE-TE-AZUCAR)
- 13 UNION SERPENTIN TE
- 14 SERPENTIN PARA TE
- 15 MEZCLADOR
- 16 VENTOLINA PARA MIXER
- 17 GUARNICION PROTECCION MOTOR
- 18 GUARNICION
- 19 GUARNICION PARA ARANDELA 3125
- 20 ARANDELA SOPORTE BATIDOR
- 21 EMBUDO AGUA CORTADO
- 22 PARASALPICADOS AGITADOR
- 23 EMBUDO ENTRADA PRODUCTO
- 24 CONDUCTO DERECHO PRODUCTO
- 25 ABERTURA DERECHO REDONDA
- 26 ABERTURA DERECHO CUADRADA
- 27 GRUPO TARJETAS PARA CONTEN. SOLUBLES
- 28 TAPADERA CONTENEDOR
- 29 DISTANCIADOR
- 30 RUEDA DENTADA
- 31 TUERCA HUSILLO CONTENEDOR
- 32 EJE DE MOLINILLO
- 33 GUARNICION OR-123
- 34 ANILLO PARA DOSADOR
- 35 PERNO PARA RUEDA
- 36 MOTORREDUCTOR 45 G/M 230V
- 37 GRIFO EMBUDO D. 3.4
- 38 EMPALME TUBO VENTILADOR D.38
- 39 TUBO DIAM 32
- 40 ELECTROVENTILADOR
- 41 ABERTURA
- 42 MOTOAGITADOR
- 43 MOTODOSIFICADOR 65 G.
- 44 SIN FIN LARGO
- 45 SOPORTE GUIA
- 46 SOPORTE BOQUILLA
- 47 GOMA PARA MEZCLADOR
- 48 SOPORTE DEL CONDUCTO LARGO
- 49 TORNILLO M3.5X8
- 50 BATIDOR CONTENEDOR
- 51 MUELLE GANCHO
- 52 PINON (PARA ARBOL PEQUENO) (PARA EJE PEQUENO)
- 53 CONJUNTO CONTENEDOR CON BATIDOR
- 54 PINON (PARA ARBOL GRANDE) (PARA EJE GRANDE)
- 55 CONTENEDOR PASO LARGO CON BATIDOR
- 56 MENSULA PARA AZUCAR
- 57 GUIA PARA 4 BOQUILLAS
- 58 GUIA
- 59 SOPORTE PARA 4 BOQUILLAS
- 60 SOPORTE VENTILADOR
- 61 CASCO DE CONTENEDOR
- 62 SOPORTE BOQUILLAS (VERSION SEMI-AUTOMATICA)
- 63 SOPORTE BOQUILLA SOLUBLES
- 64 APOYO CONTENEDOR
- 65 SOPORTE BOQUILLAS - INSTANT -
- 66 PROTECCION
- 67 DEFLECTOR
- 68 DEFLECTOR PARA EMBUDO
- 69 EMBUDO ENTR.SOLUB. CORTADO'CASTANO'
- 70 RAMPA CAIDA IZQUIERDA L=55
- 71 MENSULA PARA AZUCAR
- 72 MOTODOSIFICADOR 45 G.
- 73 MOTORREDUCTOR 65 G/M 230V
- 74 CLIP FIJACION CONTENEDOR CAFE

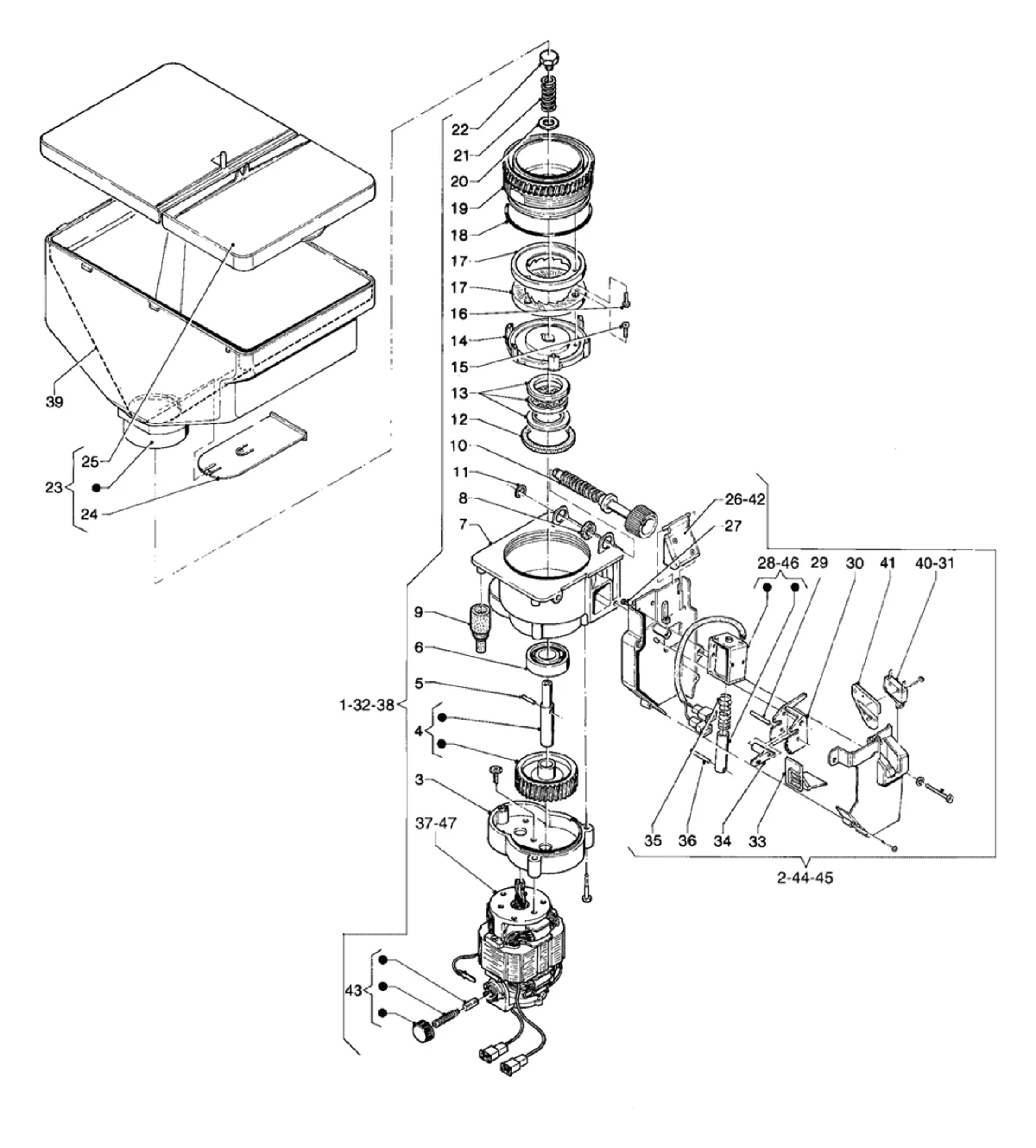

8 - Molinillo dosificador
Lámina 8 de 13
Piezas de esta lámina
- 1 MOLINILLO
- 2 DOSADOR CAFE
- 3 SOPORTE
- 4 PINON CON EJE BRIO
- 5 PASADOR 3 X 14
- 6 COJINETE
- 7 TAPA
- 8 ARANDELA
- 9 GOMA
- 10 TORNILLO FIJACION MOLIENDA
- 11 ARANDELA GRUPILLA
- 12 RETEN
- 13 RETEN SEPARADOR MOLINILLO
- 14 TURBINA PORTAMUELA
- 15 TORNILLO 3 LOBULOS M4X10
- 16 TORNILLO AUTORROSCANTE 4X10
- 17 MUELA
- 18 GUARNICION
- 19 PORTAMUELA
- 20 ABRAZADERA PLANA
- 21 MUELLE
- 22 TORNILLO IZQUIERDO
- 23 CONTENEDOR DE CAFE
- 24 CIERRE PARA CONTENEDOR
- 25 TAPA CONTENEDOR BRIO
- 26 ACTUADOR
- 27 TORNILLO TAPTITE 3X6TC CROSS
- 28 ELECTROIMAN 220V
- 29 PERNO PARA LEVA
- 30 PORTEZUELA DOSIFICADOR CAFE'
- 31 MICROINTERRUPTOR BURGESS
- 32 MOLINILLO COMPLETO 220V/60HZ (VERSION BRASILEIRA)
- 33 ARANDELA DE GRADUACION CAFE'
- 34 LEVA PARA ARAN. GRAD. CAFE'
- 35 MUELLE ELECTROIMAN DOSIFICADOR
- 36 PASADOR CONICO
- 37 MOTOR MOLINILLO 220V/60HZ (VERSION BRASILEIRA)
- 38 MOLINILLO DE TE (VERSION TURQUIA)
- 39 CONDUCTO DEL TE (VERSION TURQUIA)
- 40 MICROINTERRUPTOR (VERSION TURQUIA)
- 41 PLACA DE ADAPTACION
- 42 ACTUADOR MICROINTERRUPTOR (VERSION TURQUIA)
- 43 KIT ESCOBILLAS MOTOR
- 44 DOSADOR CAFE (VERSION BRASILEIRA)
- 45 DOSIFICADOR DE TE (VERSION TURQUIA)
- 46 ELECTROIMAN 220V (VERSION BRASILEIRA)
- 47 MOTOR MOLINILLO

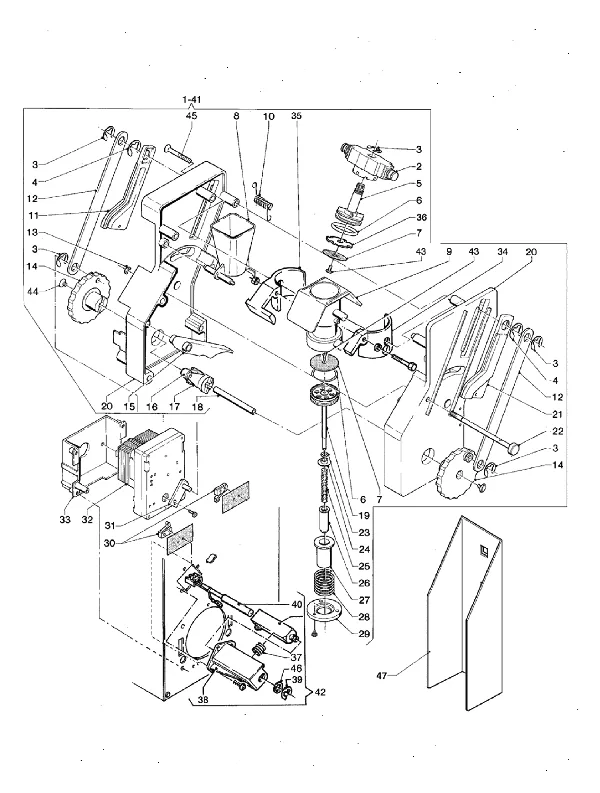

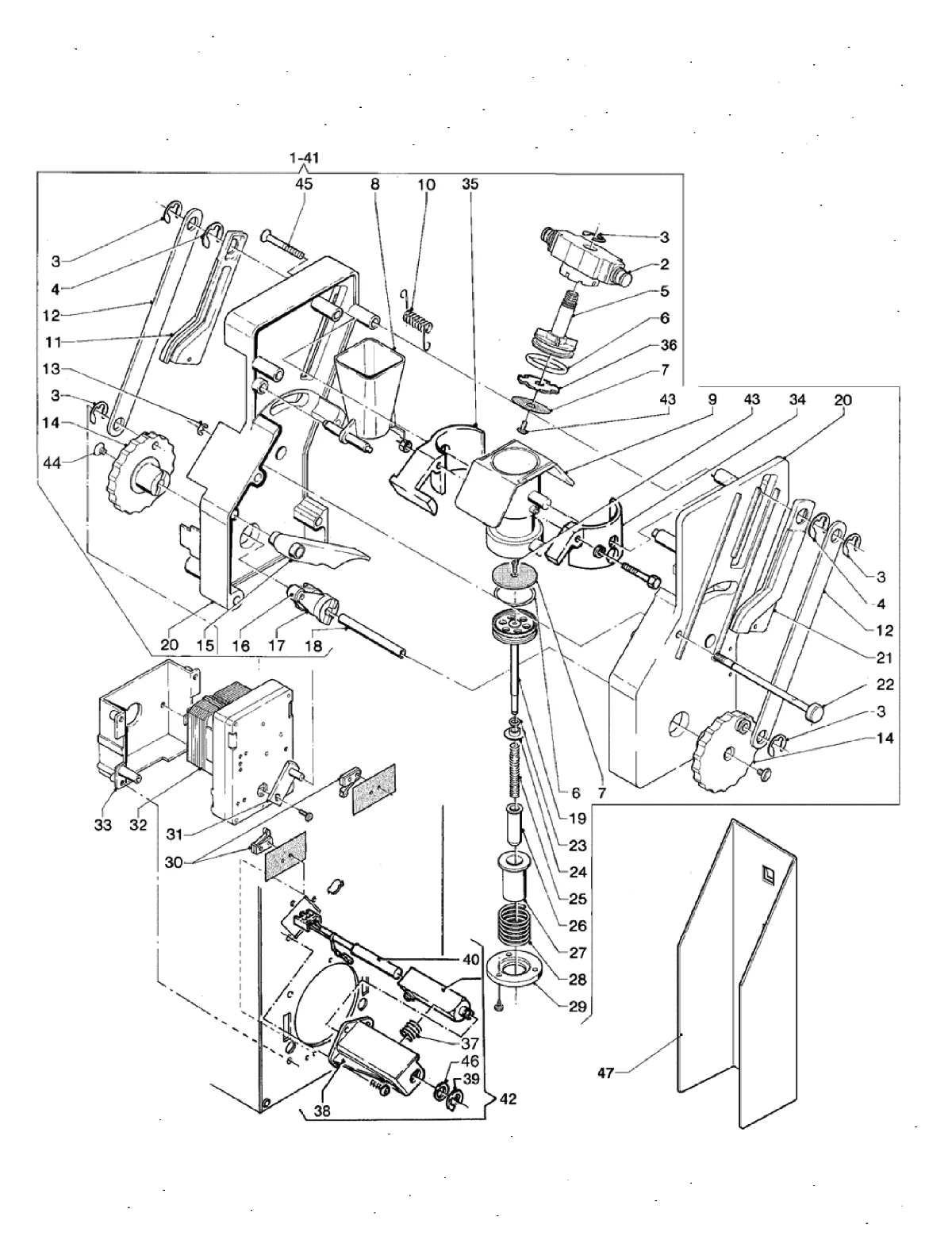

9 - Unidad café
Lámina 9 de 13
Piezas de esta lámina
- 1 Z3000 Y CALENTADOR(ABIERTO DURANTE LA POSICION DE STAND-BY)
- 2 TRAVIESA
- 3 ANILLO DE CIERRE
- 4 ANILLO DETENCION DIAM 12
- 5 PISTON SUPERIOR
- 6 GUARNICION PISTON
- 7 FILTRO CAFE'
- 8 RAMPA CAFE'
- 9 CAMARA DE INFUSION CON TAPON
- 10 ARRASTRADOR
- 11 DESLIZADERA POSTERIOR
- 12 BIELA MANDO PISTON
- 13 ANILLO DE CIERRE DIAM.4
- 14 MANIVELA
- 15 LEVA OSCILANTE
- 16 RODILLO LEVA ROTATORIA
- 17 LEVA ROTATORIA
- 18 TIRANTE BLOQUEO MANIVELA
- 19 PISTON INFERIOR
- 20 BORDES ANTERIOR Y POSTERIOR
- 21 DESLIZADERA ANTERIOR
- 22 TIRANTE CON CASQUILLO ROSCADO
- 23 GUARNIC. OR 2025
- 24 CASQUILLO DE CONTENIDO
- 25 MUELLE RETORNO PISTON
- 26 GUIA PISTON INFERIOR
- 27 TAPA PARA MUELLE
- 28 MUELLE PREINFUSION
- 29 BRIDA PARA MUELLE
- 30 MICROINTERRUPTOR - UL -
- 31 MANIVELA CON PERNO
- 32 MOTORREDUCTOR
- 33 SOPORTE MOTORREDUCTOR
- 34 COBERTURA DELANTERA
- 35 COBERTURA TRASERA
- 36 DEFLECTOR DEL AGUA
- 37 MUELLE DE CONTACTO
- 38 SOPORTE
- 39 ANILLO
- 40 RESISTOR 25 WATT 110/265 V.
- 41 GRUPO CAFE Z3000
- 42 SOPORTE + CALENTADOR Z2000M
- 43 TORNILLO M3X10 -INOX-
- 44 TORNILLO 6 X 14
- 45 TORNILLO AUTORROSCANTE 4.2X26
- 46 ARANDELA EN ALUMINIO
- 47 DESLIZADOR DE PASTILLAS

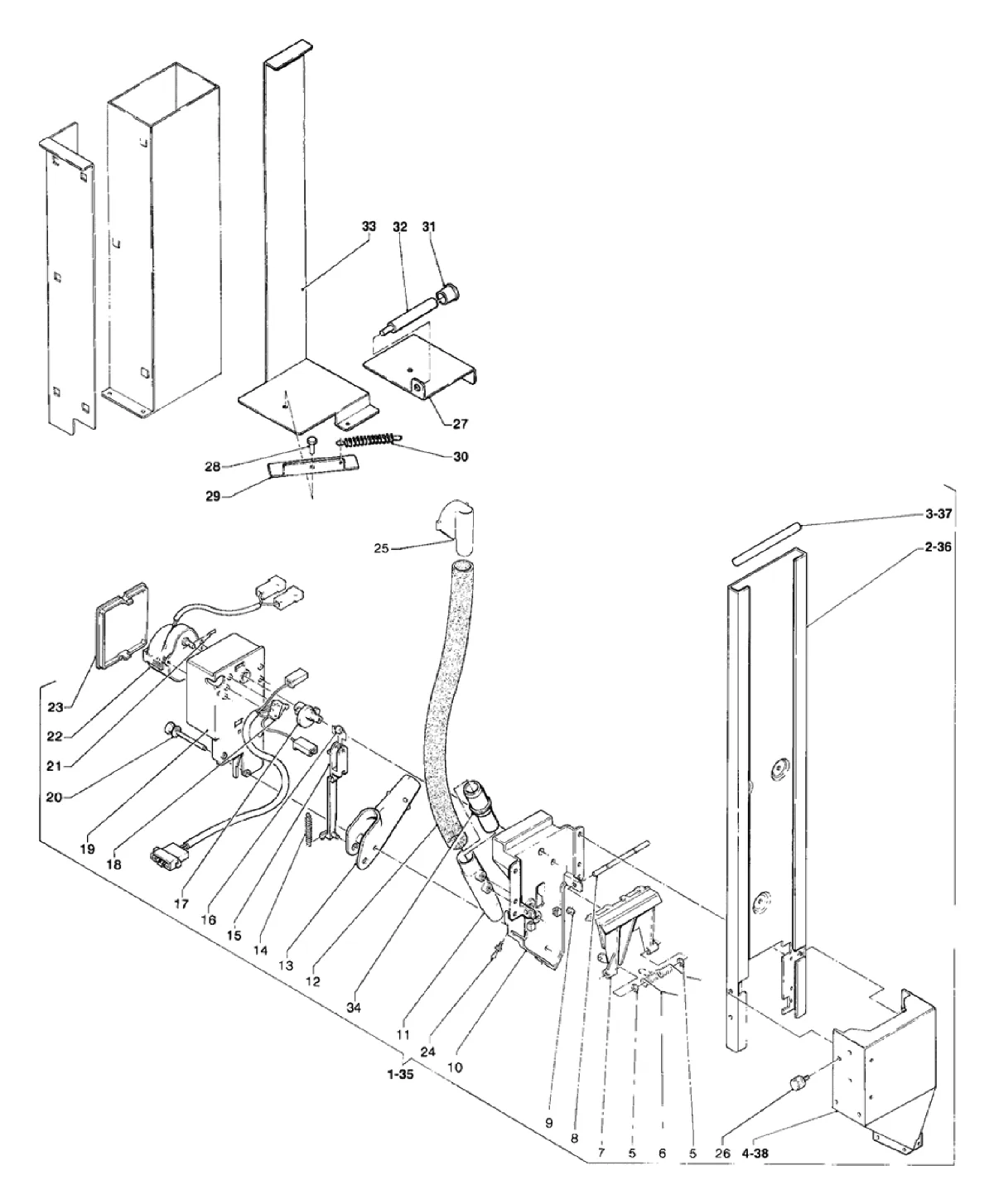

10 - Distribuidor azucar y cucharillas
Lámina 10 de 13
Piezas de esta lámina
- 1 D. AZUCAR /PALETINAS A MOTOR
- 2 COLUMNA DE CUCHARILLAS 105 MM
- 3 CONTRAPESO CUCHARILLAS
- 4 RAMPA CAIDA CUCHARILLAS
- 5 ANILLO PARA DOSADOR
- 6 MUELLE
- 7 LEVA
- 8 PERNO EXPULSOR PALETAS
- 9 PSACABLE
- 10 CUERPO
- 11 TUBO AZUCAR
- 12 TUBO PVC 14X19(PARA METRO)
- 13 TUBO SALIDA AZUCAR
- 14 MUELLE
- 15 ASTA
- 16 RUEDA
- 17 LEVA
- 18 MICROINTERRUPTOR - UL -
- 19 SOPORTE
- 20 PERNO DE BOQUILLA PARA AZUCAR
- 21 PASADOR LEVA DOSIFICADOR
- 22 MOTORREDUCTOR 6G/1 MIN.
- 23 TAPA
- 24 PIVOTE ANCLAJE
- 25 ABERTURA
- 26 CLIP FIJACION CONTENEDOR CAFE
- 27 GUIA CUCHARILLAS (VERSION SEMI-AUTOMATICA)
- 28 PERNO (VERSION SEMI-AUTOMATICA)
- 29 PALANCA EXPULSOR (VERSION SEMI-AUTOMATICA)
- 30 MUELLE DEL CONJUNTO VASOS (VERSION SEMI-AUTOMATICA)
- 31 PULSADOR DE SELECCION (VERSION SEMI-AUTOMATICA)
- 32 ACTUADOR (VERSION SEMI-AUTOMATICA)
- 33 COLUMNA CUCHARILLAS (VERSION SEMI-AUTOMATICA)
- 34 EMPALME TUBO
- 35 DISTRIBUIDOR DE AZUCAR/CUCHARILLAS (VERSION SUIZA)
- 36 COLUMNA CUCHARILLAS
- 37 PESO PARA CUCHARILLAS L=105
- 38 DESLIZADOR DE CUCHARILLAS

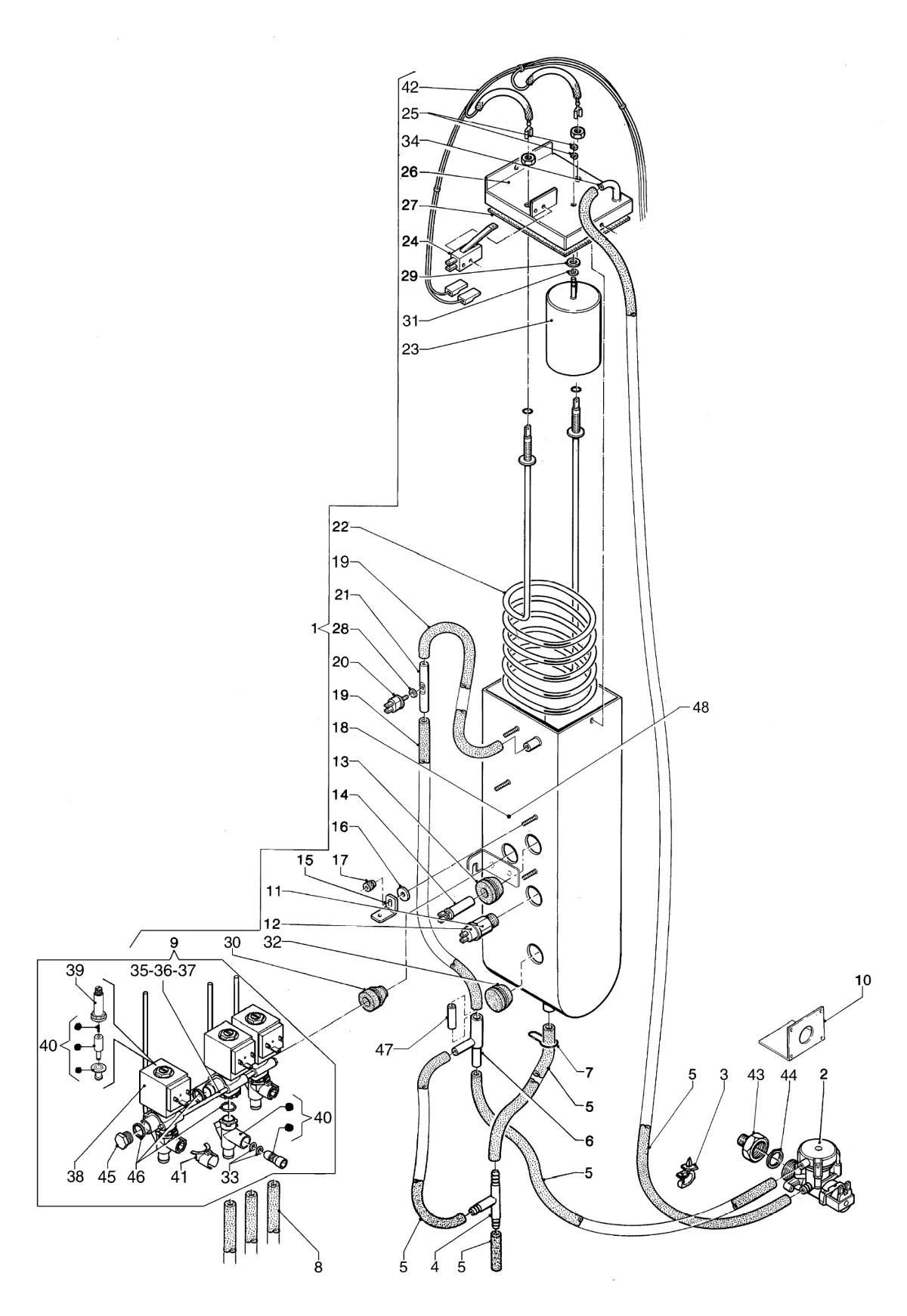

11 - Circuito idráulico Instant
Lámina 11 de 13
Piezas de esta lámina
- 1 CONJUNTO CALDERA DE SOLUBLES
- 2 ELECTROVALVULA ENTRADA AGUA - 2.5L/MIN-
- 3 TOPE PARA TUBO
- 4 RACORD
- 5 TUBO SILICONA 6 X 12 MARRON
- 6 CONDUCCION DE AGUA
- 7 CIERRE TUBO
- 8 TUBO SILICONA 5 X 9
- 9 GRUPO DE 3 ELECTROVALVULAS
- 10 SOPORTE ELECTROVALVULA
- 11 DISTANCIADOR
- 12 TERMOSTATO DE SEGURIDAD 105 GRAD.
- 13 JUNTA DE SONDA
- 14 SONDA
- 15 ESCUADRA
- 16 ARANDELA
- 17 GUARNICION
- 18 CAJA DE CALDERA
- 19 TUBO SILICONA 9 X 13
- 20 TERMOSTATO
- 21 TUBO UNION TERMOSTATO
- 22 RESISTENCIA 1660 W -230V
- 23 FLOTADOR
- 24 MICRO PARA FLOTADOR
- 25 ANILLO CIERRE DIAMETRO 2.3
- 26 TAPA DE CALDERA+MICRO
- 27 JUNTA
- 28 ARANDELA EN COBRE
- 29 JUNTA
- 30 JUNTA
- 31 ARANDELA DE FIJACION
- 32 JUNTA TAPON
- 33 GUARNICION TORNILLO REGULACION
- 34 CONDUCCION
- 35 TUBO DE RETENCION L=138
- 36 TUBO DE RETENCION L=138
- 37 TUBO DE RETENCION L=138
- 38 BOBINA 220/230 VOLT
- 39 ALOJAMIENTO NUCLEO
- 40 KIT ELECTROVALVULAS
- 41 TOPE CAJA INFERIOR
- 42 CABLEO CALDERA SOLUBLES
- 43 TUERCA
- 44 GUARNICION PARA ELECTROVALVULA
- 45 TAPON CON OR
- 46 GUARNICION O-RING
- 47 REDUCCION UNION DE RECOGIDA CONDENSACION
- 48 CAJA DE CALDERA KIKKO. BRIO250-AISI 316-

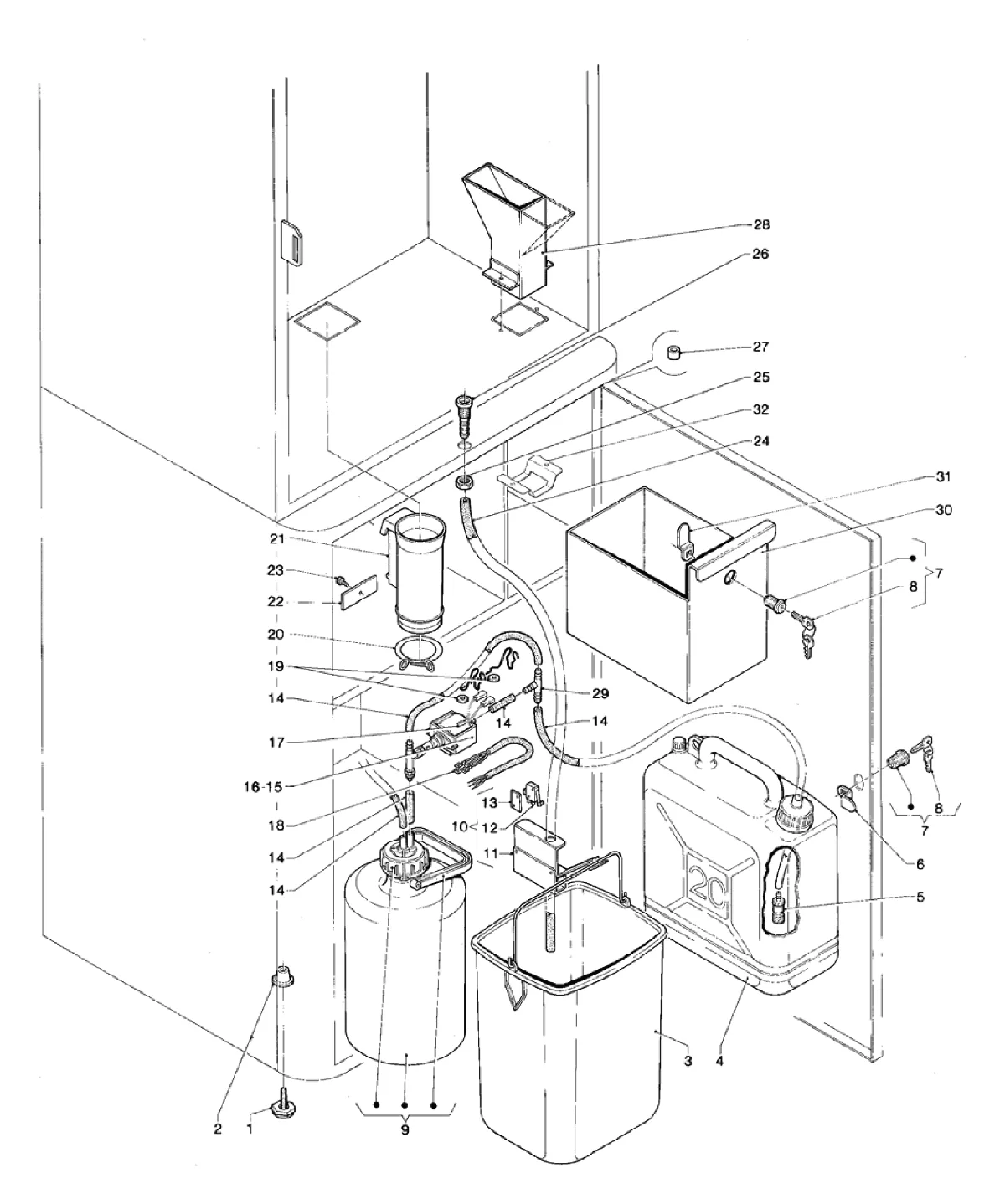

12 - Mueble
Lámina 12 de 13
Piezas de esta lámina
- 1 PATAS
- 2 INSERTO ROSCADO
- 3 RECIPIENTE FUNDOS AZUL
- 4 BIDON
- 5 FILTRO DE DEPOSITO
- 6 CERROJO
- 7 CERRADURA PREFER 'V000'
- 8 LLAVE MAESTRA TIPO V-000
- 9 CONJUNTO DEPURADOR
- 10 SOPORTE
- 11 SOPORTE
- 12 MICROINTERRUPTOR 'UL'
- 13 PLACA AISLANTE MICRO
- 14 TUBO SILICONA 6 X 12 MARRON
- 15 BOMBA 220 V - 60 HZ (VERSION BRASILEIRA)
- 16 BOMBA (DE VIBRACIONES)
- 17 PROTECTOR TERMICO 90 GRADO
- 18 CABLEADO DE BOMBA
- 19 AMORTIZADOR BOMBA
- 20 ANILLO FIJACION BOLSA
- 21 TUBO SALIDA CAFE A BOLSA
- 22 RETEN PARA TUBO
- 23 CLIP FIJACION CONTENEDOR CAFE
- 24 TUBO SILICONA (PARA METRO)
- 25 TUERCA
- 26 PORTAGOMAS
- 27 DISTANCIADOR
- 28 EMBUDO CAIDA MONEDAS
- 29 RACORD AT
- 30 CAJA MONEDAS
- 31 CONJUNTO CERRADURA X MUEB.
- 32 SOPORTE UNION DE DESCARGA

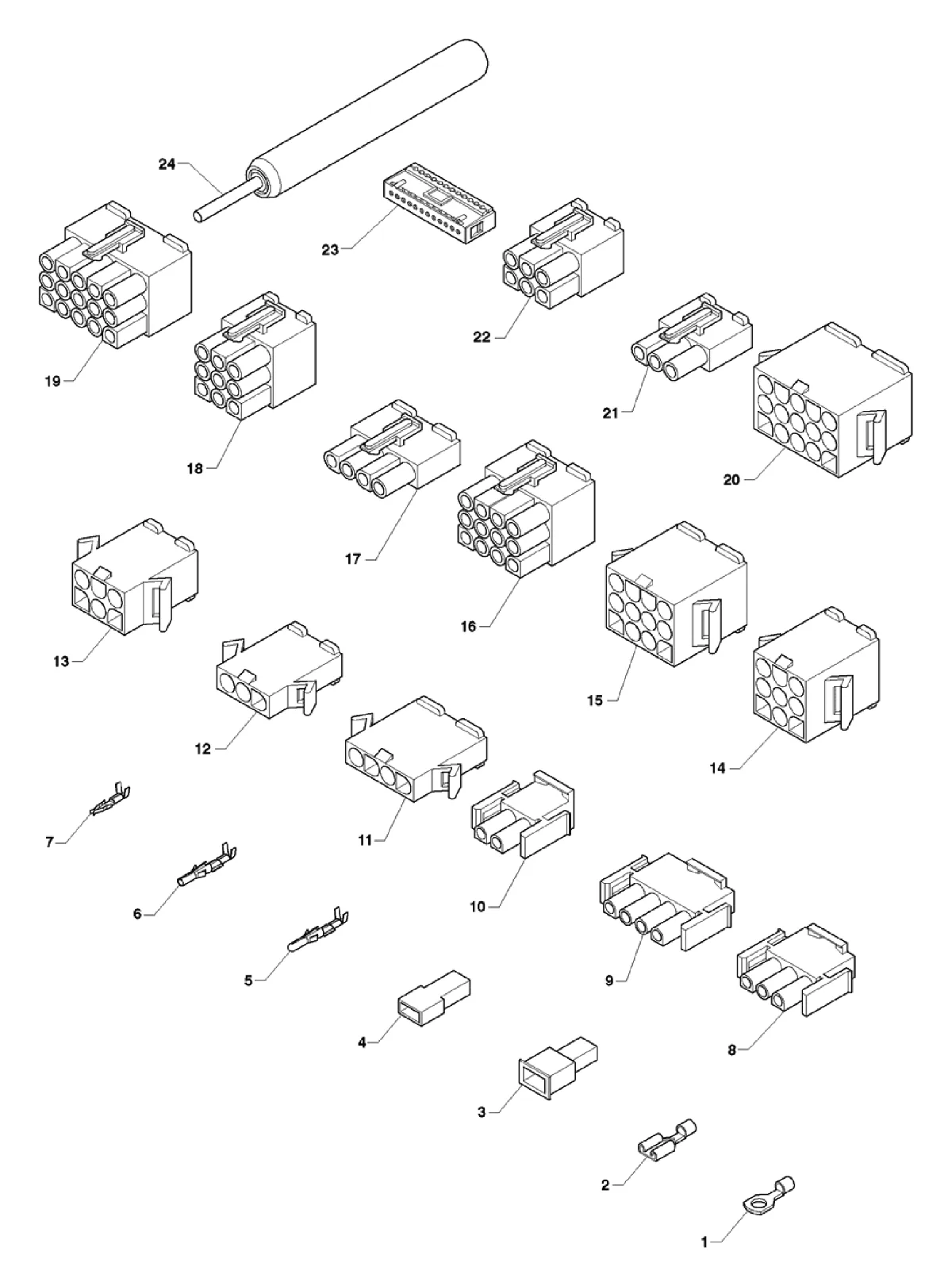

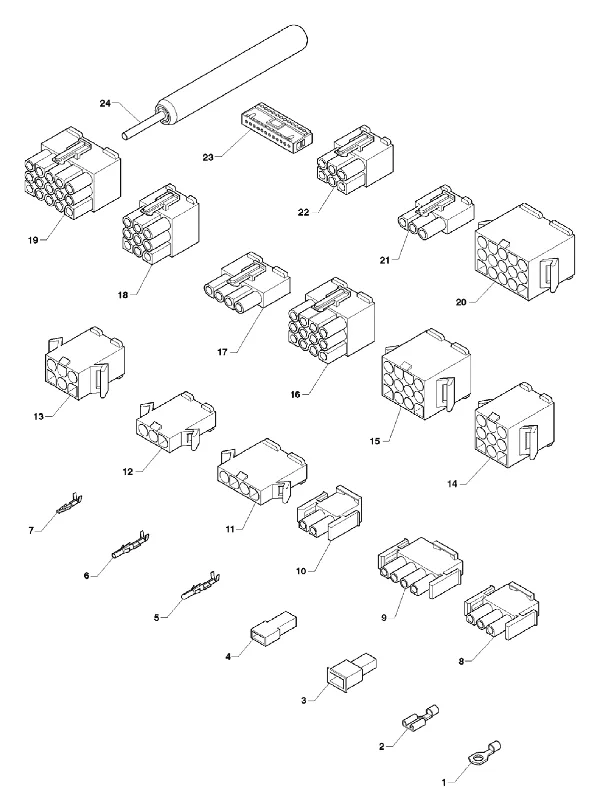

13 - Conectores y bornes
Lámina 13 de 13
Piezas de esta lámina
- 1 TERMINAL DE OJO
- 2 FASTON SIN LENGUETA
- 3 CUBREFASTON MACHO
- 4 CUBREFASTON HEMBRA
- 5 TERMINAL MACHO
- 6 TERMINAL HEMBRA
- 7 TERMINAL HEMBRA
- 8 CONECTOR PF. 3 V
- 9 CONECTOR 4 VIAS MATE-N-LOK AMP
- 10 CONECTOR P.F. 2 V.
- 11 CONECTOR DE 4 VIAS/P MOLEX 3191
- 12 CONECTOR DE 3 VIAS/P MOLEX 3191
- 13 CONECTOR DE 6 VIAS/P MOLEX 3191
- 14 CONECTOR DE 9 VIAS/P MOLEX 3191
- 15 CONECTOR DE 12 VIAS/P MOLEX 3191
- 16 CONECTOR DE 12 VIAS/P MOLEX 3191
- 17 CONECTOR DE 4 VIAS/P MOLEX 3191
- 18 CONECTOR DE 9 VIAS/P MOLEX 3191
- 19 CONECTOR DE 15 VIAS/P MOLEX 3191
- 20 CONECTOR DE 15 VIAS/P MOLEX 3191
- 21 CONECTOR DE 3 VIAS/P MOLEX 3191
- 22 CONECTOR DE 6 VIAS/P MOLEX 3191
- 23 CONECTOR 12 VIAS.
- 24 EXTRACTOR DE CONTACTOS MOLEX
