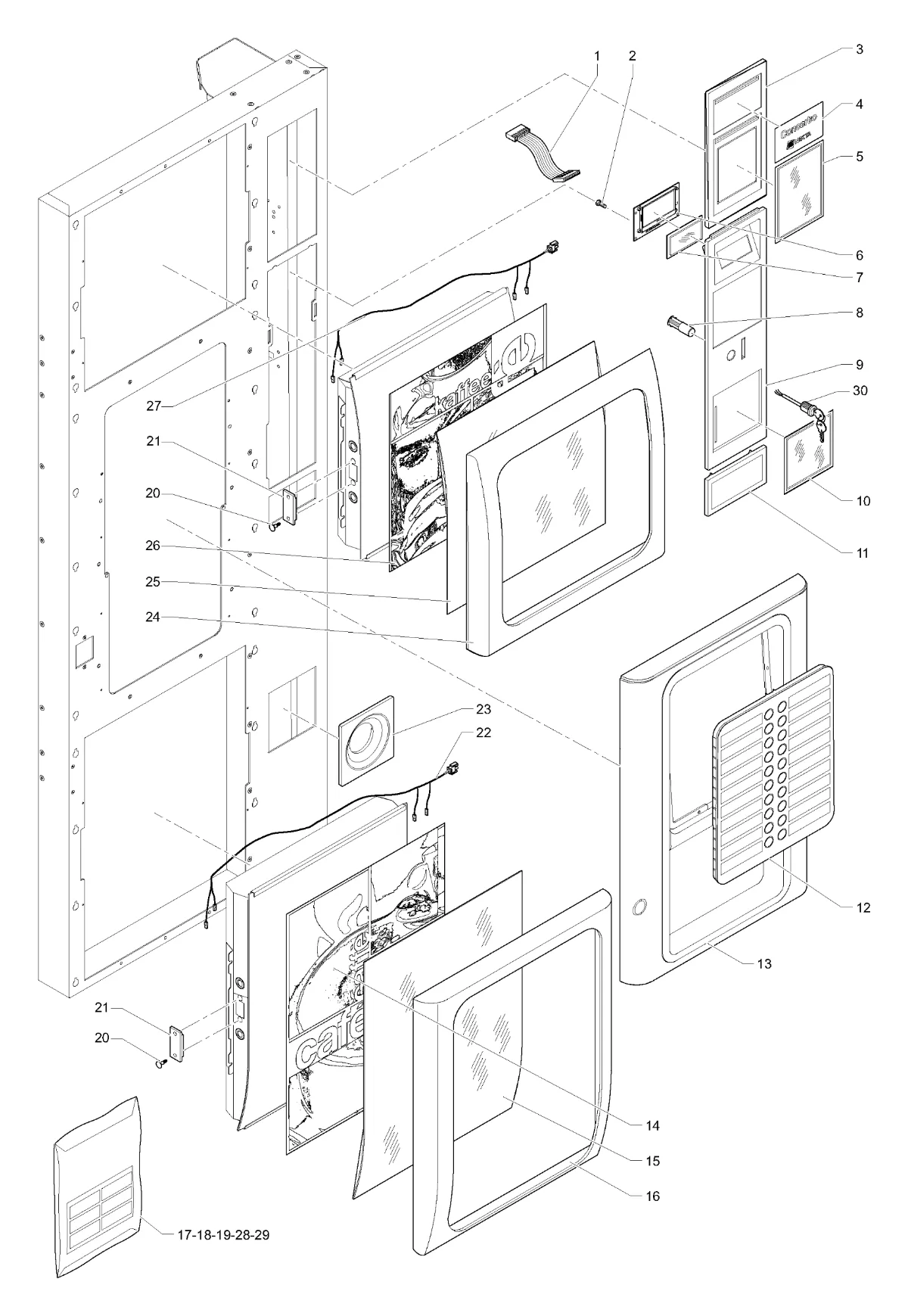

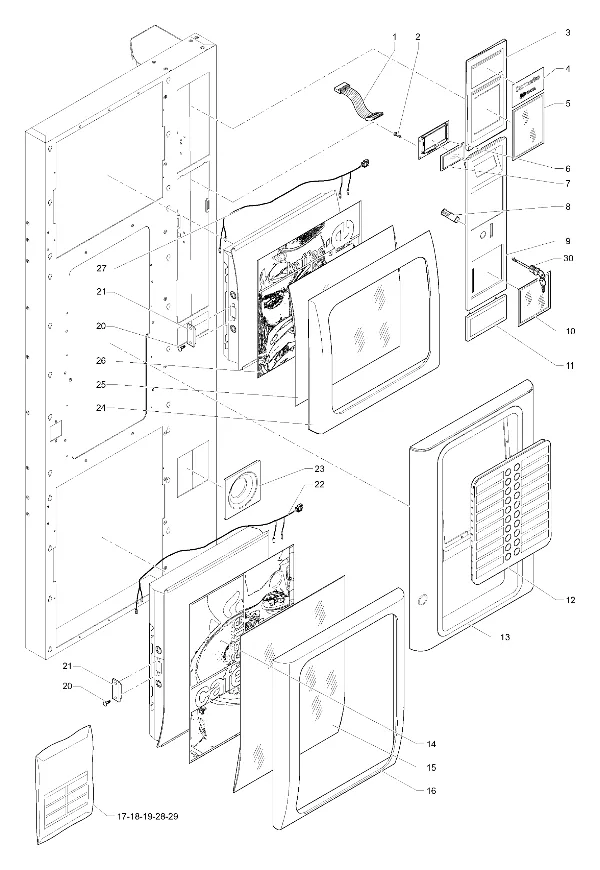

1 - Puerta - Lado externo
Lámina 1 de 12
Piezas de esta lámina
- 1 CABLEADO DISPLAY
- 2 TORNILLO AUTORROSCADO
- 3 BALDOSA SUPERIOR
- 4 ETIQUETA LOGO CONCERTO
- 5 PORTA-PLACA LECTOR BILLETES
- 6 PANTALLA ELECTRÓNICA GRÁFICO
- 7 CRISTAL PANTALLA ELECTRÓNICA
- 8 PULSADOR DE VUELTA MONEDAS NEGRO
- 9 SOPORTE PANTALLA ELECTRÓNICA
- 10 PORTA-ETIQUETA INTRODUCCIÓN MONEDAS
- 11 TAPÓN CERRADURA
- 12 BOTONERA TOUCH
- 13 ESCUDO CENTRAL PUERTA
- 14 PANEL FOTOGRÁFICO INFERIOR
- 15 PANEL TRANSPARENTE INFERIOR
- 16 ESCUDO INFERIOR PUERTA
- 17 ETIQUETAS PRODUCTOS IT-
- 18 TARJETA DE PRECIOS EURO 0.01
- 19 PLACA INSTRUCCIONES
- 20 GRAPA FASTEX
- 21 CONJUNTO LED
- 22 CABLEADO LED INFERIORES
- 23 MARCO RECUPERACIÓN MONEDAS
- 24 ESCUDO SUPERIOR PUERTA
- 25 PANEL TRANSPARENTE SUPERIOR
- 26 PANEL FOTOGRÁFICO SUPERIOR
- 27 CABLEADO LED SUPERIORES
- 28 ETIQUETAS PRODUCTOS -E-
- 29 ETIQUETAS PRODUCTOS-F-
- 30 INTERRUPTOR 'FREE VEND'

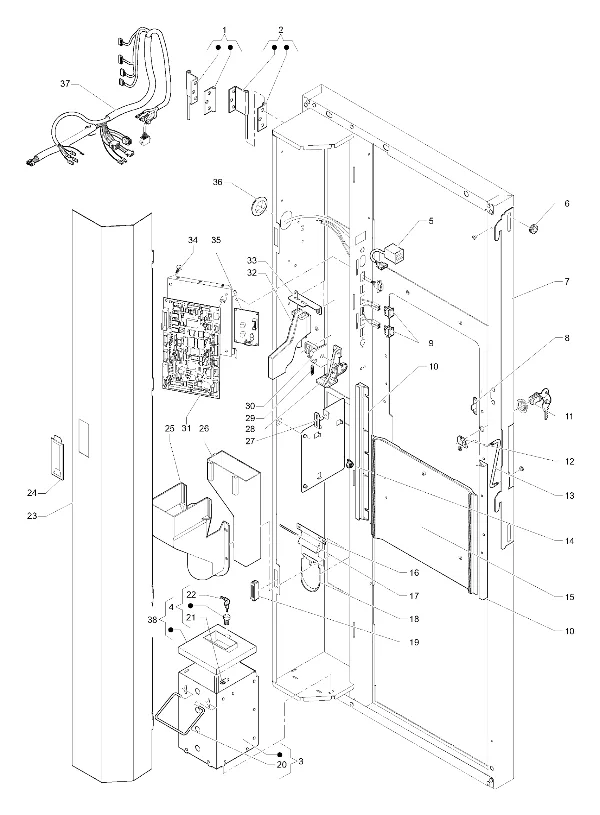

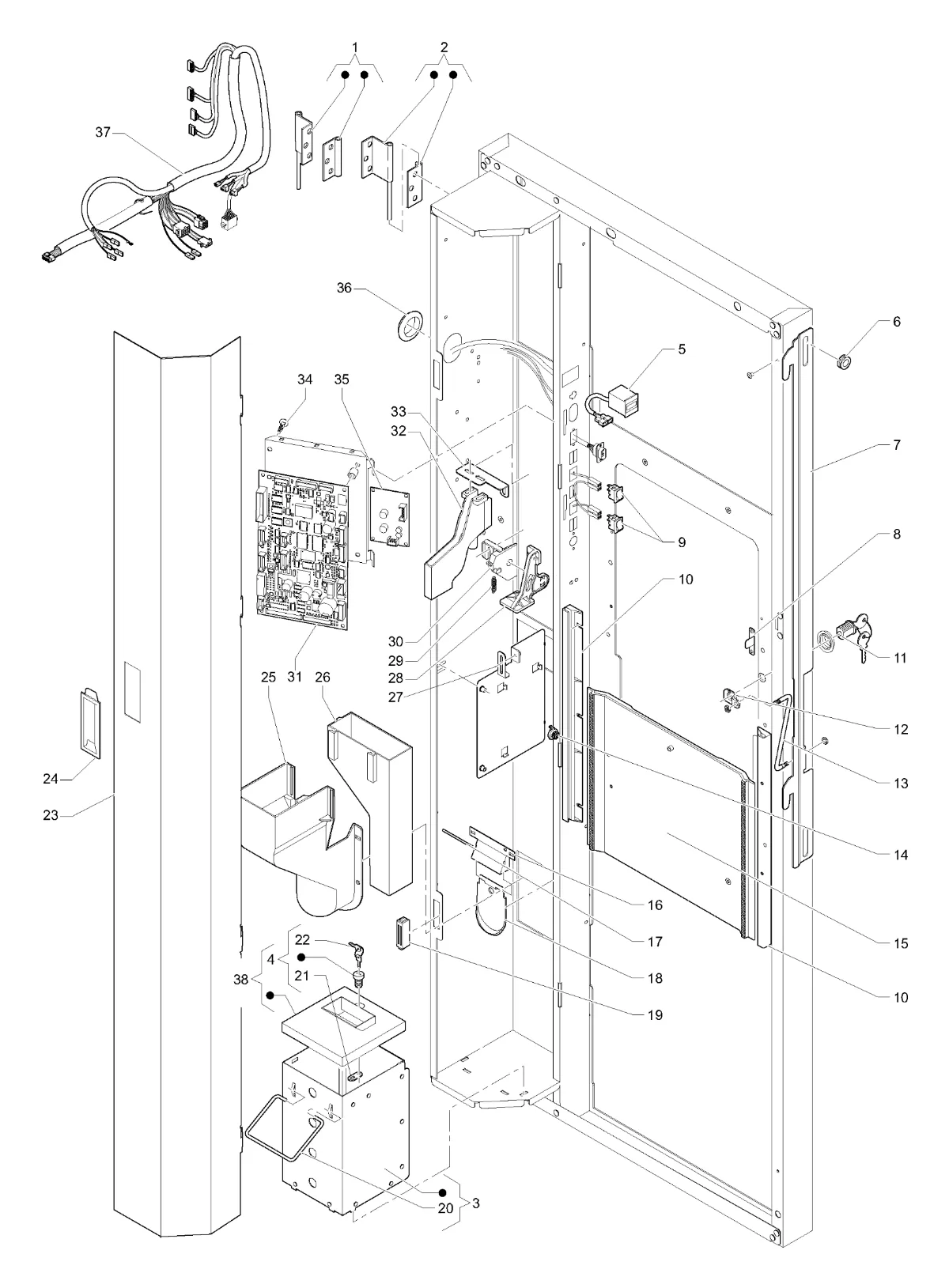

2 - Puerta - Lato interno
Lámina 2 de 12
Piezas de esta lámina
- 1 BISAGRA IZQUIERDA DE PUERTA
- 2 BISAGRA DERECHA DE PUERTA
- 3 CAJA MONEDAS
- 4 CERRADURA NUMERADA PARA CAJA
- 5 CUENTAIMPULSOS 24 VOLT
- 6 DISTANCIADOR VARILLA CERRADURA
- 7 VARILLA CIERRE PUERTA
- 8 ACTUADOR DE INTERRUPTOR DE PUERTA
- 9 PULSADOR
- 10 GUIA DE PORTILLO
- 11 CERRADURA RIELDA
- 12 CERROJO PARA CERRADURA
- 13 PERNO DE CIERRE
- 14 RALENTIZADOR PUERTA
- 15 PUERTA COMPARTIMIENTO DISPENSACIÓN
- 16 ESCUADRA SALIDA REC. MONEDAS
- 17 PASADOR
- 18 PUERTA DEVOLUCION MONEDAS
- 19 IMAN
- 20 MANIJA DE CAJA MONEDAS
- 21 CERROJO
- 22 LLAVE CAJA MONEDAS
- 23 COBERTURA CAJA
- 24 MANIJA
- 25 DESLIZADOR RECUPER. MONEDAS NEGRO
- 26 CANAL DE INGRESO MONEDAS
- 27 RETEN DEL MONEDERO
- 28 PALANCA DEVOLUCION VUELTA
- 29 MUELLE DE RETORNO
- 30 SOPORTE DE PALANCA
- 31 TARJETA CPU
- 32 RAMPA INTRODUCCION MONEDAS
- 33 SOPORTE DE RAMPA INTRODUCCION MONEDAS
- 34 DISTANCIADOR TARJETAS
- 35 TARJETA REGULADOR CORRIENTE
- 36 PASACABLE OVAL
- 37 CABLEADO PUERTA
- 38 CONJUNTO TAPA CAJA MONEDAS

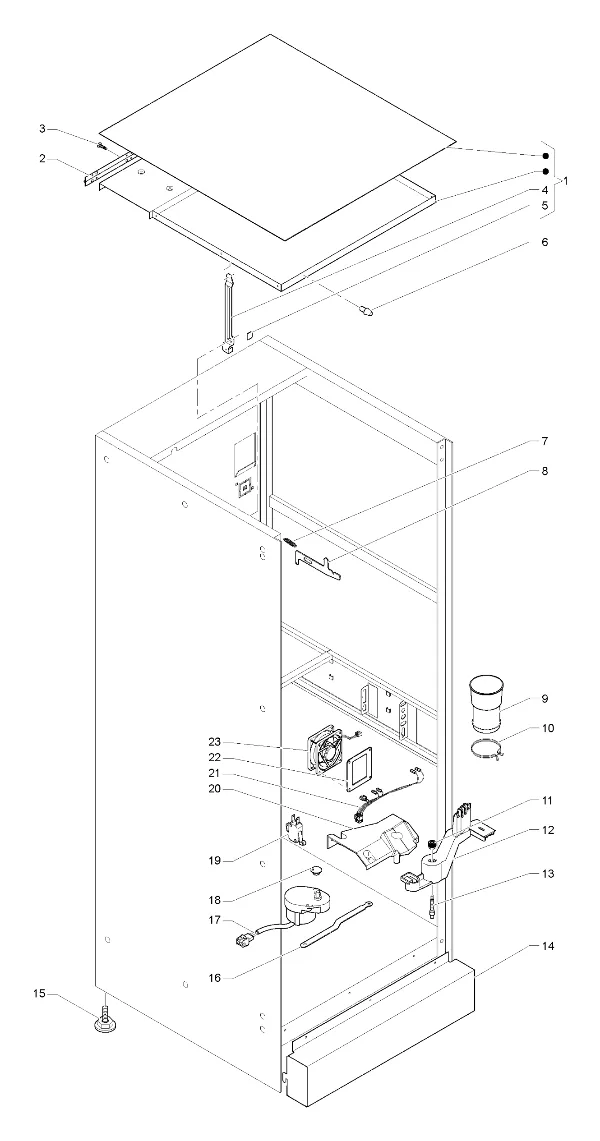

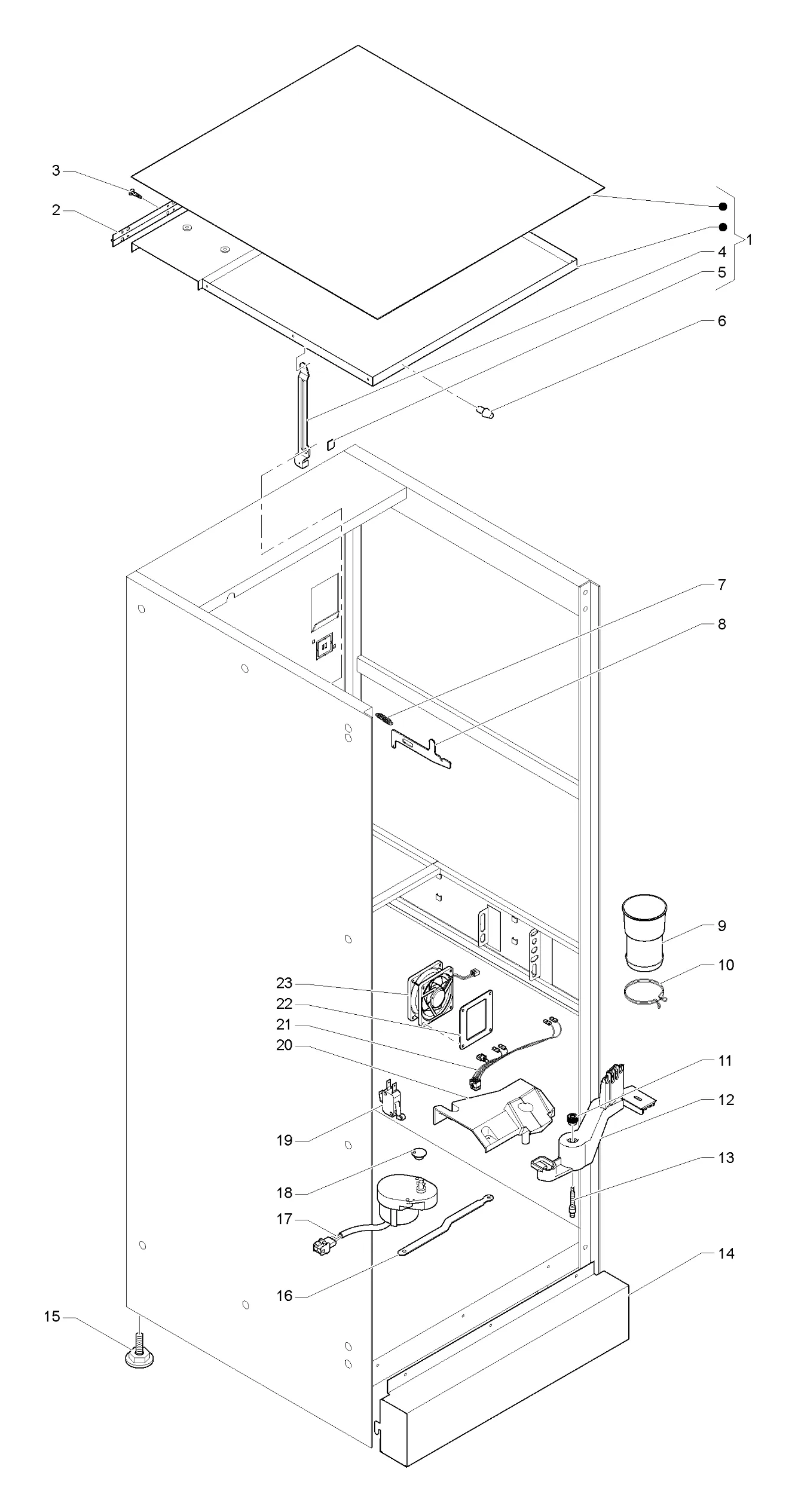

3 - Mueble
Lámina 3 de 12
Piezas de esta lámina
- 1 PARTE SUPERIOR QUE SE PUEDE ABRIR
- 2 BISAGRA CIELO
- 3 TORNILLO AUTORROSCANTE 3.9X9.5
- 4 VARILLA CIERRE PARTE SUPERIOR
- 5 CAPUCHA PVC VERDE
- 6 PERNO DE TOPE TAPA SUPERIOR
- 7 MUELLE
- 8 ESCUADRA BLOQUEO PUERTA
- 9 TUBO DE DESCARGA PASTILLAS
- 10 ANILLO FIJACION BOLSA
- 11 CASQUILLO ROSCADO
- 12 BRAZO TRANSLADOR DE BOQUILLAS
- 13 PERNO DE ROTACION BRAZO
- 14 CONJUNTO PROTECCIÓN PATAS
- 15 KIT 4 PIES
- 16 VARILLA MOVIMIENTO BOQUILLAS
- 17 MOTOR BOQUILLAS
- 18 MANIVELA
- 19 MICRO DOSIFICADOR 'UL'
- 20 CÁRTER MOVIMIENTO BOQUILLAS
- 21 CABLEADO GRUPO BOQUILLAS
- 22 JUNTA ADHESIVA VENTILADOR
- 23 VENTILADOR 12 VDC

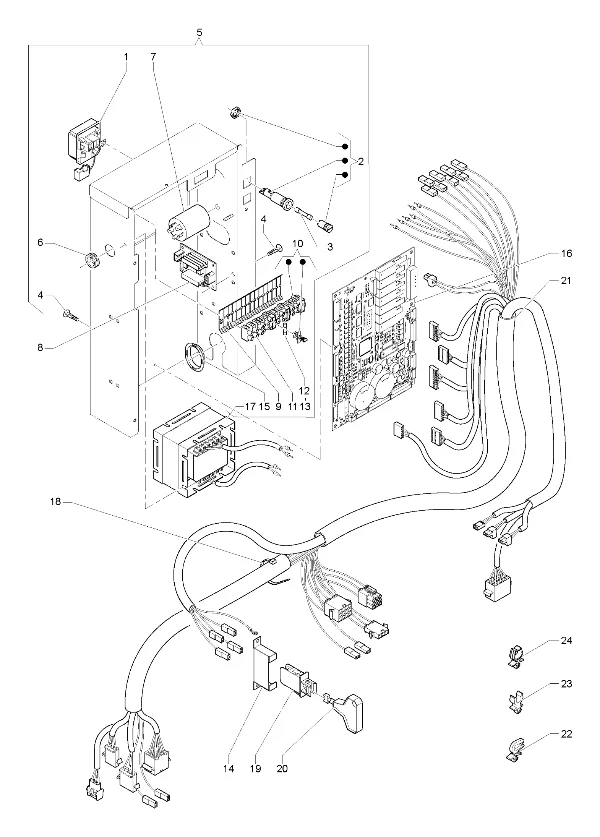

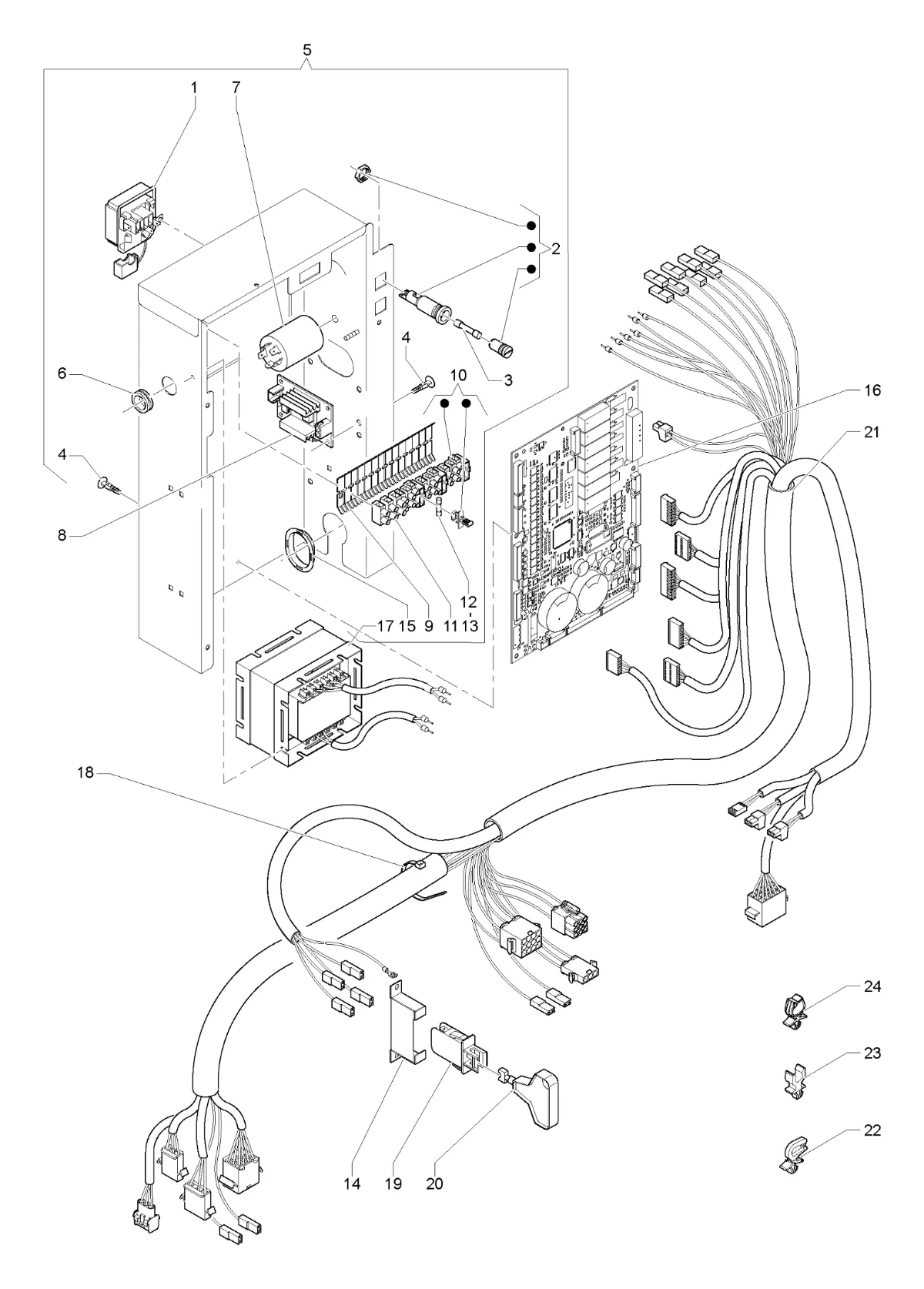

4 - Panel eléctrico
Lámina 4 de 12
Piezas de esta lámina
- 1 TERMINAL
- 2 PORTAFUSIBLE
- 3 FUSIBLE 15 A
- 4 DISTANCIADOR TARJETAS
- 5 CONJUNTO PANEL ELÉCTRICO
- 6 PASACABLE MM 12 ART.46
- 7 FILTRO DE RED
- 8 TARJETA DE CONTROL CALDERA
- 9 PORTATERMINAL
- 10 TERMINAL 3 POLOS PORTAFUSIBLE
- 11 TERMINAL 5P CON PORTAFUSIBLE
- 12 FUSIBLE T 6.3 AMP
- 13 FUSIBLE 2 AMP. 5 X 20
- 14 SOPORTE INTERRUPTOR
- 15 PASACABLE OVAL
- 16 TARJETA EJECUCIONES
- 17 TRANSFORMADOR
- 18 ABRAZADERA
- 19 INTERRUPTOR
- 20 LLAVE DE INTERRUPTOR
- 21 CABLEADO GENERAL -ES-
- 22 FIJACABLE
- 23 TOPE PARA TUBO
- 24 SUJETACABLE

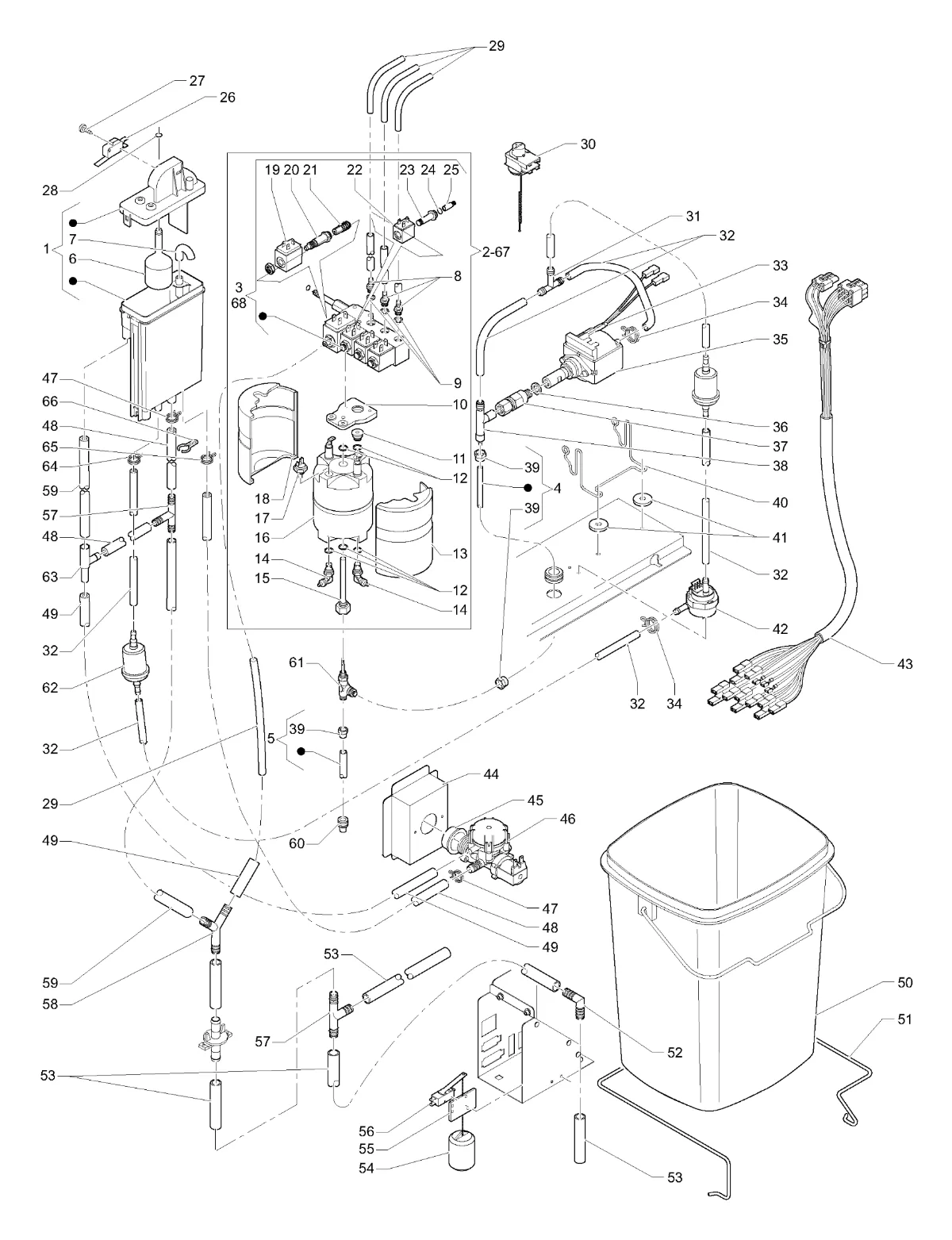

5 - Circuito idràulico
Lámina 5 de 12
Piezas de esta lámina
- 1 AIR-BREAK COMPLETO
- 2 CONJUNTO CALDERA 1500W 230V
- 3 GRUPO 4EV + LANZA
- 4 TUBO BOMBA CALDERA
- 5 TUBO EVACUACIÓN CALDERA
- 6 FLOTADOR AIR-BREAK
- 7 RACOR DEL AGUA AIR-BREAK
- 8 RACORD PORTAGOMAS 2 MM
- 9 GUARNICION OR 2031
- 10 CHAPA CONDUCTIVA
- 11 RACOR SALIDA CALDERA
- 12 JUNTA OR 2037
- 13 REVESTIMIENTO AISLANTE HEMBRA
- 14 RACOR 1/8G "L" GIRATORIO
- 15 RACOR
- 16 CALDERA CON RESISTENCIA 1500W
- 17 SONDA TEMPERATURA
- 18 REVESTIMIENTO AISLANTE MACHO
- 19 BOBINA CAFÉ
- 20 CAMISA ELECTROVALVULA GRANDE
- 21 NUCLEO ELECTROV. 3 VIAS-VITON
- 22 BOBINA SOLUBLES 10W
- 23 CAMISA ELECTROVALVULA PEQUENA
- 24 GUARNICION
- 25 NUCLEO
- 26 MICROINTERRUPTOR
- 27 TORNILLO M4X10
- 28 GUARNIC. OR 2025
- 29 TUBO SILICONA
- 30 TERMOST. A CAPILAR LM8 140°C
- 31 RACORD AT
- 32 TUBO SILICONA 5 X 9
- 33 PROTECTOR TERMICO 90 GRADO
- 34 ABRAZADERA TUBO PEQUENO
- 35 BOMBA (DE VIBRACIONES)
- 36 ARANDELA EN ALUMINIO
- 37 VALVULA NO RETORNO
- 38 BY-PASS BOMBA (12 BAR)
- 39 TUERCA
- 40 SOPORTE DE BOMBA
- 41 AMORTIZADOR BOMBA
- 42 CONTADOR VOLUMETRICO
- 43 CABLEADO CALDERA -ES-
- 44 SOPORTE EV. ENTRADA AGUA
- 45 TAPON
- 46 ELECTROVALVULA ENTRADA AGUA - 2.5L/MIN-
- 47 ABRAZADERA DIAM 14
- 48 TUBO SILICONA MARRON 7.5 X 12
- 49 TUBO SILICONA 6 X 12 MARRON
- 50 RECIPIENTE FUNDOS AZUL
- 51 TOPE DE CUBO
- 52 UNION DE L D.14MM
- 53 TUBO SILICONA
- 54 FLOTADOR COMPLETO
- 55 PLACA AISLANTE MICRO
- 56 MICROINTERRUPTOR
- 57 RACORD
- 58 CONDUCCION EN 'Y'
- 59 TUBO SILICONA 10 X 16 MARRON
- 60 EMPALME RÁPIDO DIÁM. 6
- 61 UNION 1/8
- 62 FILTRO AGUA
- 63 CONDUCCION DE AGUA
- 64 ABRAZADERA PARA TUBO
- 65 ABRAZADERA DE MANGUERA
- 66 CIERRE TUBO
- 67 CONJUNTO CALDERA 5EV
- 68 GRUPO 5EV+LANZA

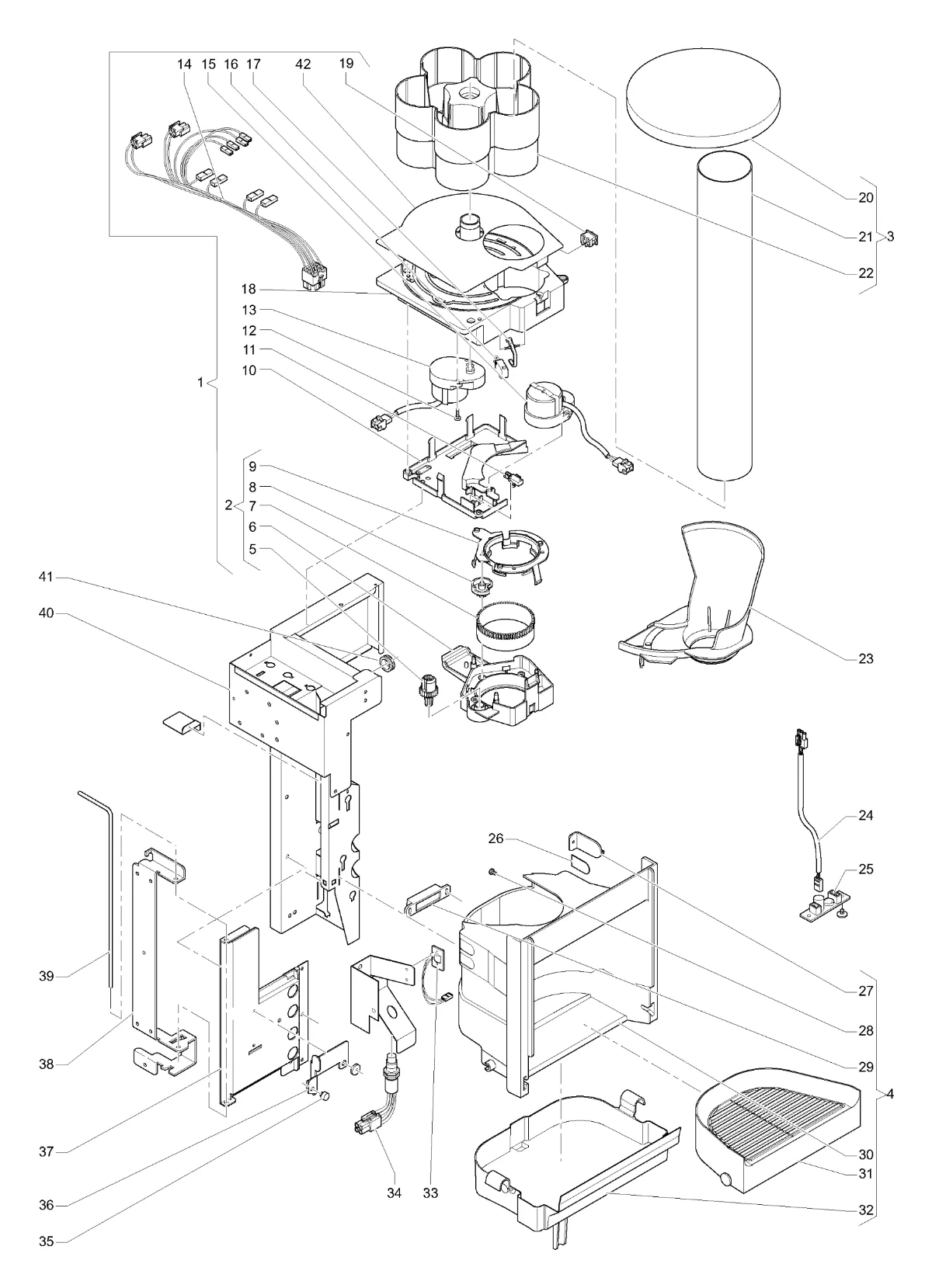

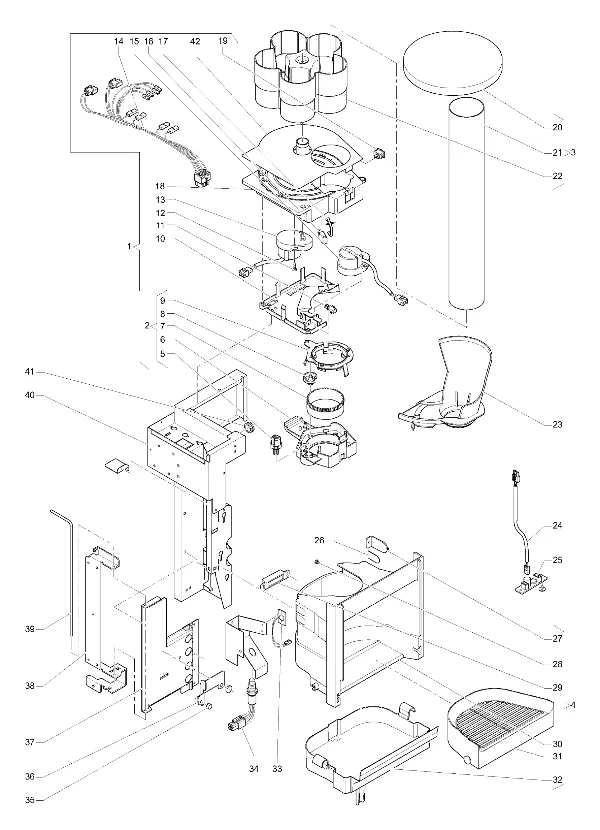

6 - Distribuidor de vasos
Lámina 6 de 12
Piezas de esta lámina
- 1 DISTRIBUIDOR DE VASOS D.70-71
- 2 CAIDA DE VASOS 70/71
- 3 CONTENEDOR DE VASOS
- 4 CONJUNTO COMPARTIMIENTO EROGACIÓN
- 5 ENGRENAJE MICRO
- 6 SOPORTE DE CARACOLES
- 7 ANILLO DENTADO
- 8 RULINA 70/71
- 9 ANILLO DE CARACOLES
- 10 SOPORTE MICROINTERRUPTOR DE MOTOR
- 11 MICRO DOSIFICADOR 'UL'
- 12 TORNILLO 30X8
- 13 MOTORREDUCTOR
- 14 CABLEADO GRUPO VASOS
- 15 MOTORREDUCTOR 3RPM 230V-50HZ
- 16 MICRO DE VASOS
- 17 LEVA MICROCONMUTADOR
- 18 BASE PARA VASOS
- 19 PULSADOR
- 20 TAPA DEL CONTENEDOR DE VASOS
- 21 COLUMNA VASOS
- 22 BASE CONTENEDOR
- 23 RAMPA CAIDA VASOS NEGRO 70/71
- 24 CABLEO LAMPARA VANO DE EROGACION
- 25 TARJETA ALIMENTACION LED
- 26 TARJETA CATAFARO
- 27 CRISTAL
- 28 CLIP FIJACION CONTENEDOR CAFE
- 29 IMAN DE CIERRE
- 30 RESPALDO COMPARTIMIENTO DISPENSACIÓN
- 31 REJILLA COMPARTIMIENTO DISPENSACIÓN
- 32 BANDEJA COMPARTIMIENTO DISPENSACIÓN
- 33 LED ILUMINACION HUECO
- 34 FOTOCELULA 90° CABLEADA
- 35 GOMA DISTANCIADORA
- 36 PALANCA DE BLOQEUO MENSULA
- 37 BISAGRA DOBLE
- 38 SOPORTE BISAGRA
- 39 PERNO DE FULCRO
- 40 MENSULA CUP STATION
- 41 PASACABLE OVAL
- 42 COBERTURA DESENGANCHE VASOS

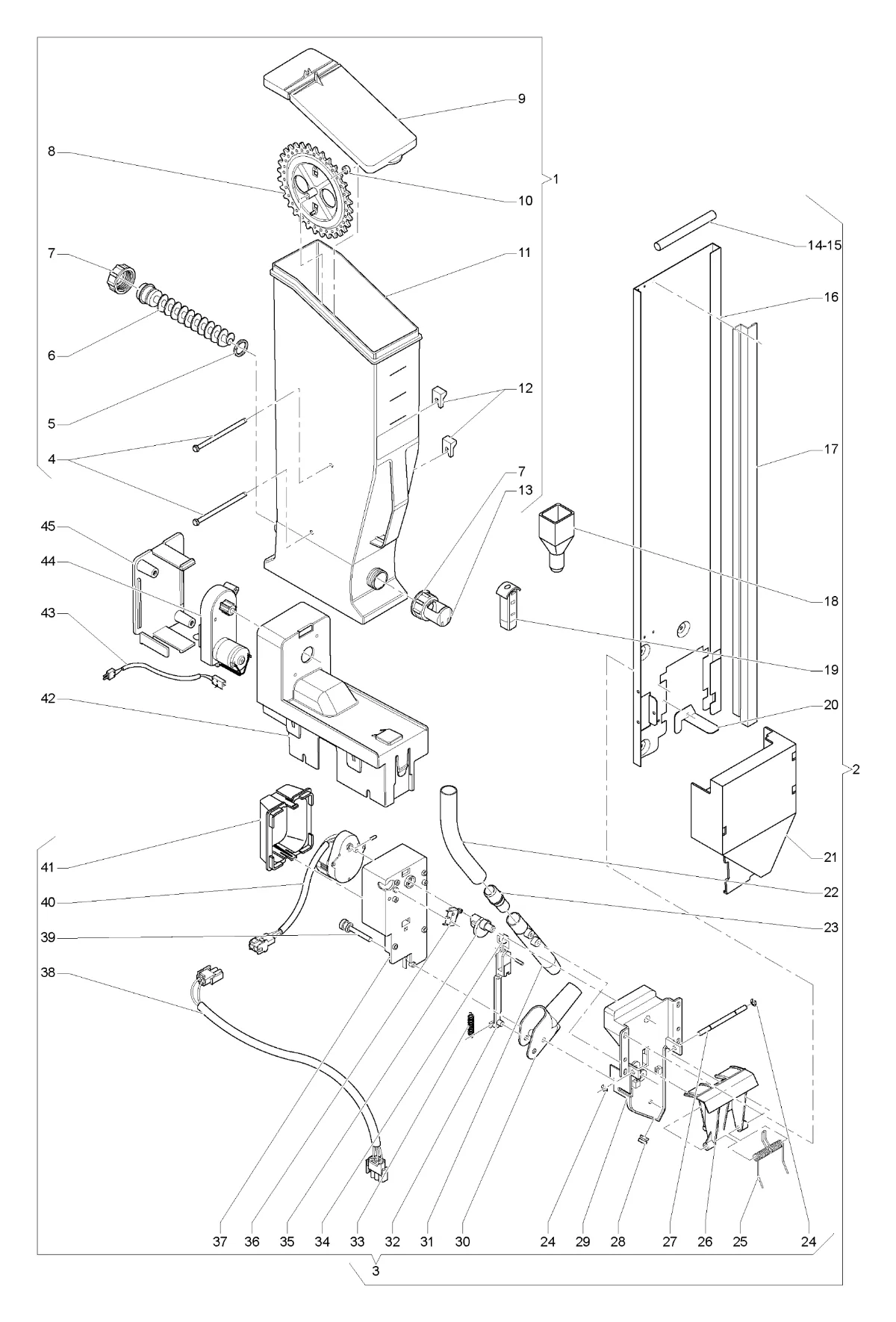

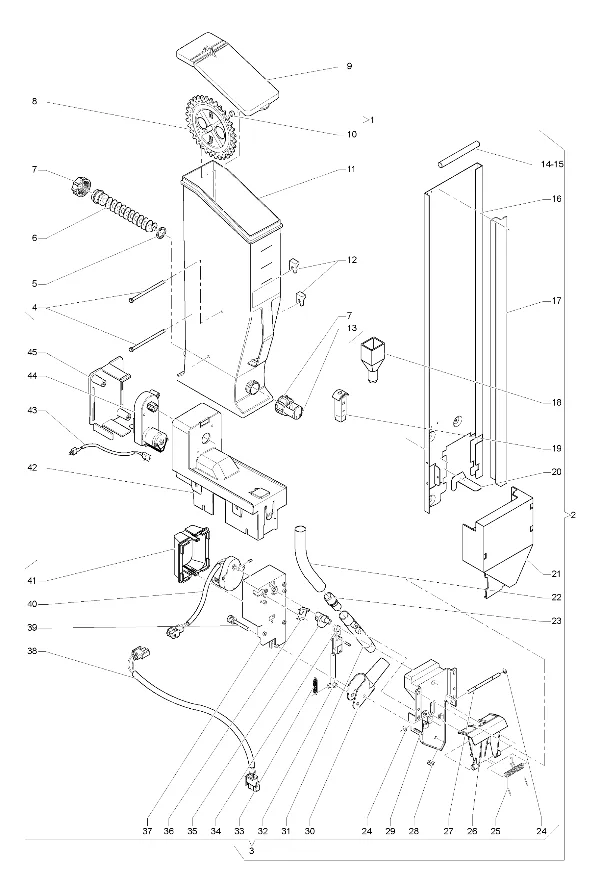

7 - Distribuidor azucar y cucharillas
Lámina 7 de 12
Piezas de esta lámina
- 1 RECIPIENTE 4.5L AZÚCAR
- 2 CONJUNTO DISTR. AZÚCAR-PALETAS
- 3 CONJUNTO CUERPO DISTR. AZÚCAR/PALETAS
- 4 PERNO RUEDA CONTENEDOR 4.5L
- 5 EMPAQUETADURA OR 14
- 6 EJE DE MOLINILLO PASO 30
- 7 TUERCA HUSILLO CONTENEDOR
- 8 RUEDA DENTADA
- 9 TAPA DE CONTENEDOR DE AZUCAR 4.5L
- 10 DISTANCIADOR
- 11 CASCO DE CONTENEDOR AZUCAR
- 12 TOPE PERNO
- 13 ABERTURA SOLUBLES
- 14 CONTRAPESO CUCHARILLAS
- 15 PESO PARA CUCHARILLAS L=105
- 16 COLUMNA CUCHARILLAS 90/115
- 17 VARILLA DE SELECCION CUCHARILLAS
- 18 PIPETA AZÚCAR CUP STATION
- 19 TRANSPORTADOR DE POLVOS CENTRAL
- 20 ESQUADRA DE GUIA CUCHARILLAS
- 21 DESLIZADOR DE CUCHARILLAS
- 22 TUBO PVC 14X19(PARA METRO)
- 23 EMPALME TUBO
- 24 ANILLO PARA DOSADOR
- 25 MUELLE
- 26 LEVA
- 27 PERNO EXPULSOR PALETAS
- 28 PSACABLE
- 29 CUERPO
- 30 TUBO SALIDA AZUCAR
- 31 TUBO AZUCAR
- 32 ASTA
- 33 MUELLE
- 34 RUEDA
- 35 LEVA
- 36 MICROINTERRUPTOR - UL -
- 37 SOPORTE
- 38 CABLEADO DISTRIBUIDOR PALETAS
- 39 PERNO DE BOQUILLA PARA AZUCAR
- 40 MOTORREDUCTOR PALITOS
- 41 CÁRTER MOTOR DESENGANCHADO AZÚCAR
- 42 MÉNSULA CONTENEDOR
- 43 CABLEO DOSIFICADOR DE AZUCAR
- 44 MOTORREDUCTOR
- 45 TAPA DEL HUECO MOTOR

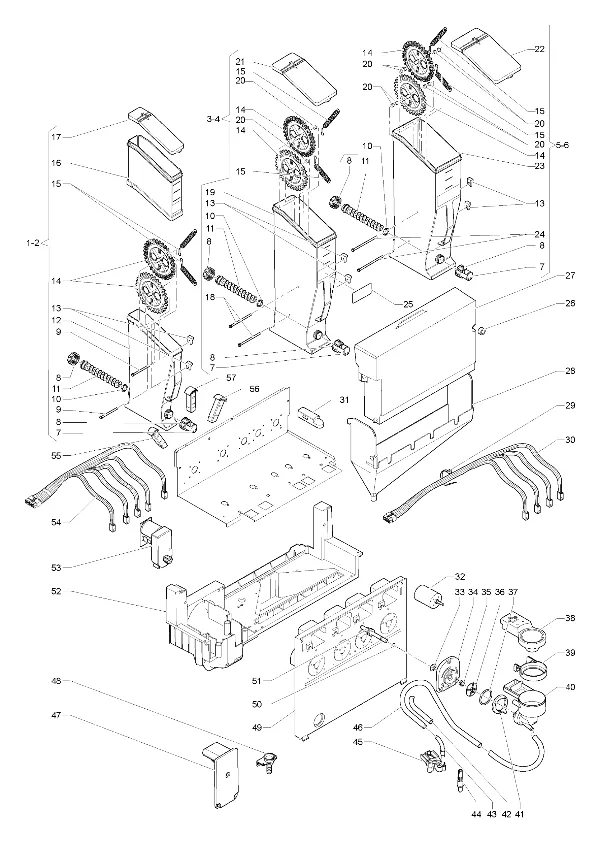

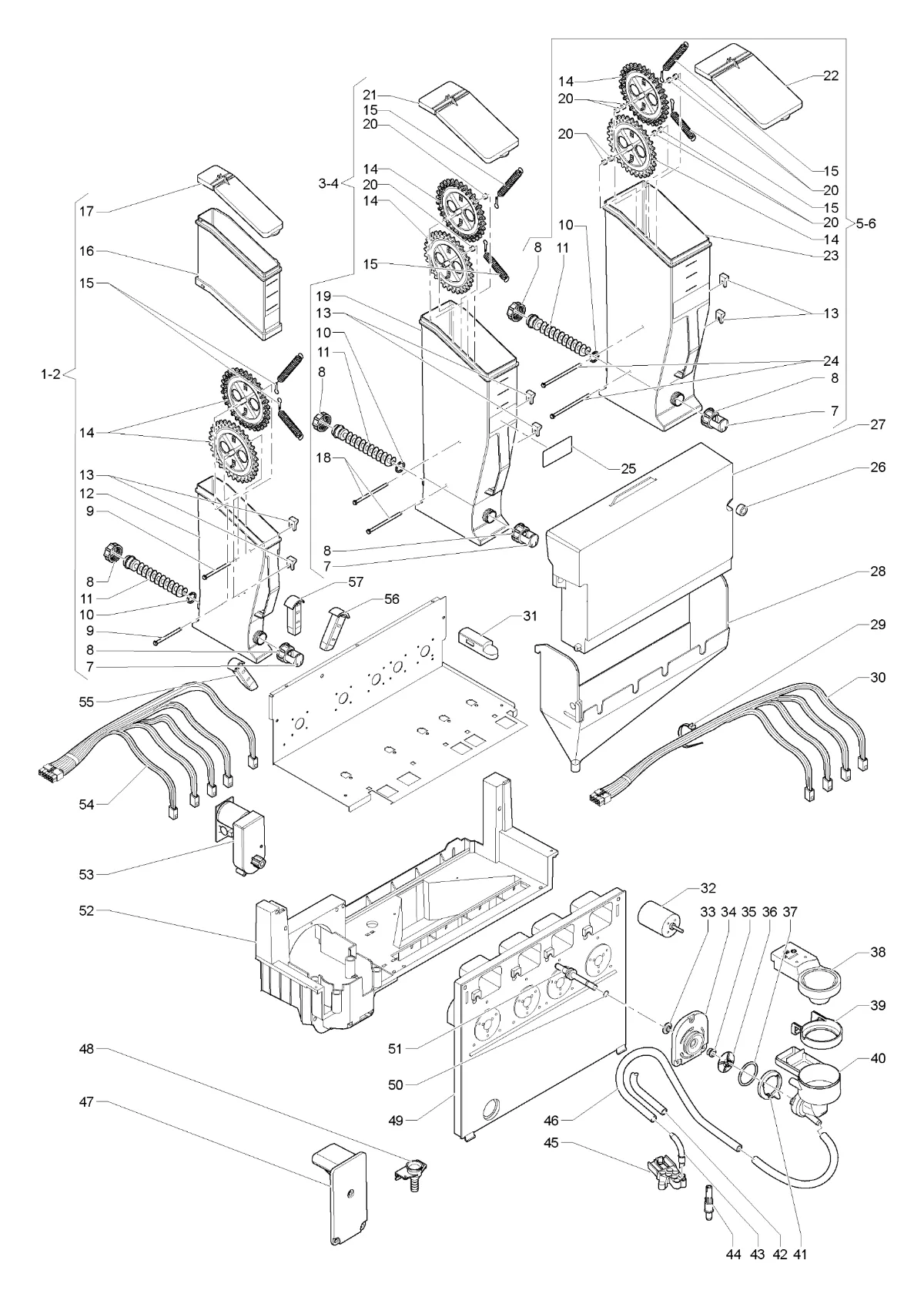

8 - Motodosificador productos
Lámina 8 de 12
Piezas de esta lámina
- 1 CONTENEDOR 2.5L -1 RUEDA-
- 2 CONTENEDOR 2.5L 2 RUEDAS 2 MUELLES
- 3 CONTENEDOR 4.5L -1 RUEDA-
- 4 CONTENEDOR 4.5L -2 RUEDAS-2 MUELLE-
- 5 CONTENEDOR 6L -2 RUEDAS-2 MUELLE-
- 6 CONTENEDOR 6L -1 RUEDA-
- 7 ABERTURA SOLUBLES
- 8 TUERCA HUSILLO CONTENEDOR
- 9 PERNO RUEDA CONTENEDOR 2.5L
- 10 EMPAQUETADURA OR 14
- 11 EJE DE MOLINILLO PASO 30
- 12 CASCO DE CONTENEDOR INFERIOR 2.5L
- 13 TOPE PERNO
- 14 RUEDA DENTADA
- 15 MUELLE PARA VIBRADOR
- 16 CASCO DE CONTENEDOR INFERIOR 2.5L
- 17 TAPADERA CONTENEDOR 2.5L
- 18 PERNO RUEDA CONTENEDOR 4.5L
- 19 CASCO DE CONTENEDOR 4.5L
- 20 DISTANCIADOR
- 21 TAPADERA CONTENEDOR 4.5L
- 22 TAPADERA CONTENEDOR 6L
- 23 CASCO DE CONTENEDOR 6L
- 24 PERNO RUEDA CONTENEDOR 6L
- 25 GRUPO TARJETAS PARA CONTEN. SOLUBLES
- 26 IMAN
- 27 CÁRTER MIXER
- 28 BANDEJA MIXER
- 29 ABRAZADERA
- 30 CABLEADO MOTO-BATIDORES
- 31 TOPE CONTENEDOR CALENTADOR
- 32 MOTOBATIDOR
- 33 ANILLO
- 34 BRIDA MIXER
- 35 GUARNICION
- 36 VENTOLINA PARA MIXER
- 37 JUNTA OR 3137
- 38 TAPA MIXER
- 39 ANILLO MEZCLADOR
- 40 CUERPO MIXER
- 41 VIROLA MIXER
- 42 TUBO SILICONA AZUL 3X6
- 43 BOQUILLA AZUL
- 44 BOQUILLA DE SUMINISTRO CAFE AZUL
- 45 SOPORTE BOQUILLAS
- 46 TUBO SILICONA AZUL 5X9
- 47 TAPON DE MIXER
- 48 EMBUDO DE BANDEJA
- 49 CHAPA FRONTAL MIXER
- 50 JUNTA OR 2021
- 51 BOQUILLA MIXER D=2.3 9-11CC
- 52 SOPORTE MOLINILLO RECIPIENTES
- 53 MOTODOSADOR BITRON
- 54 CABLEADO DOSIFICADORES ES-
- 55 CONDUCTO DE POLVOS DERECHO
- 56 CONDUCTO DE POLVOS IZQUIERDO
- 57 TRANSPORTADOR DE POLVOS CENTRAL

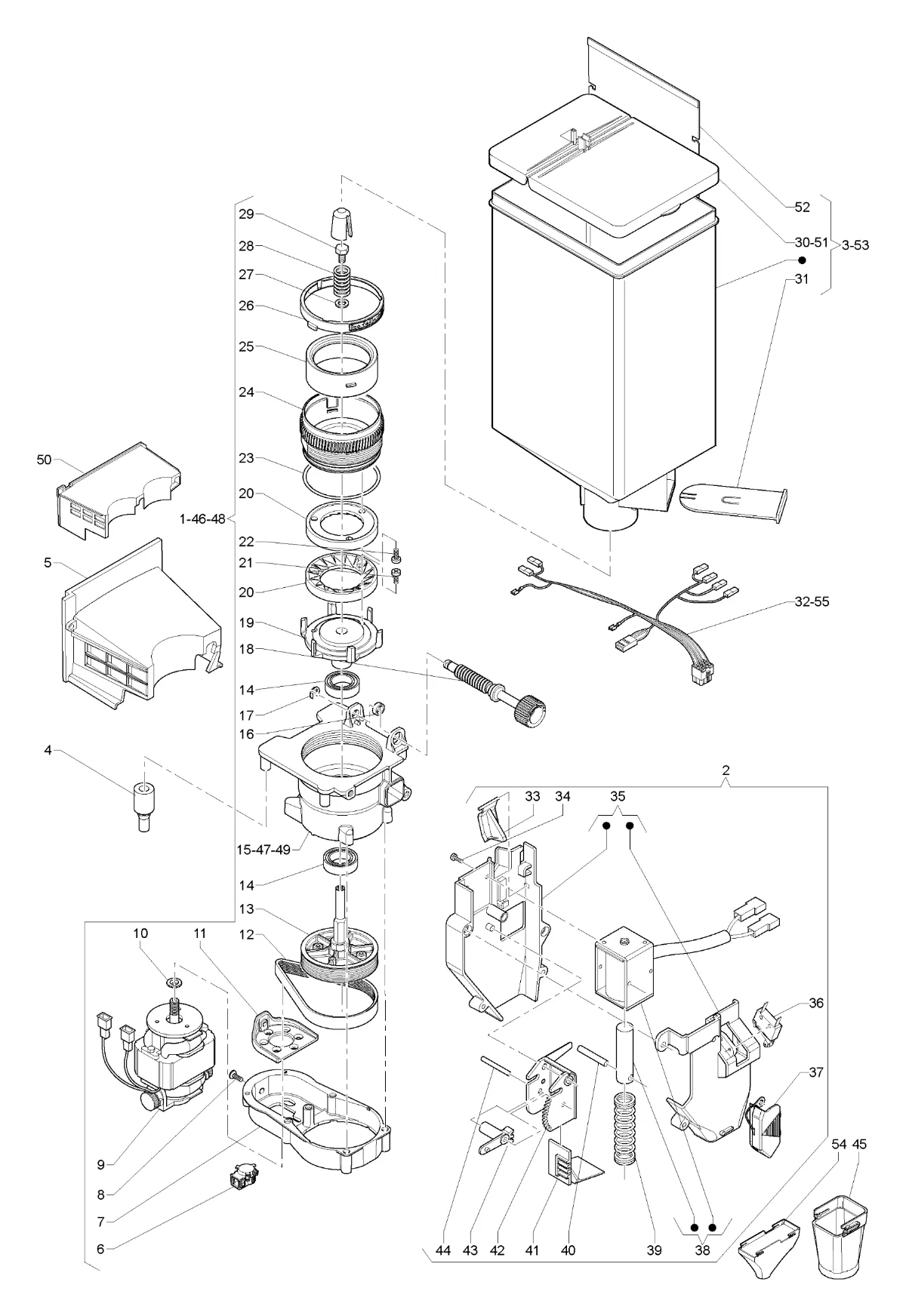

9 - Molinillo dosificador
Lámina 9 de 12
Piezas de esta lámina
- 1 MOLINILLO ANTIHORARIO
- 2 DOSADOR CAFE
- 3 CONTENEDOR DE CAFE
- 4 GOMA
- 5 CÁRTER MOTOR MOLINILLO
- 6 TARJETA CON SENSOR
- 7 CAJA REDUCTOR
- 8 TORNILLO M5X16
- 9 MOTOR MOLINILLO
- 10 ARANDELA DE RETENCIÓN CORREA
- 11 CORREDERA CORREA
- 12 CORREA
- 13 CONJUNTO POLEA
- 14 COJINETE
- 15 TAPA DEL MOLINO
- 16 ARANDELA
- 17 ARANDELA GRUPILLA
- 18 TORNILLO FIJACION MOLIENDA
- 19 RUEDA DE PALETAS PORTAMUELA
- 20 MUELA
- 21 TORNILLO 3 LOBULOS M4X10
- 22 TORNILLO AUTORROSCANTE 4X10
- 23 GUARNICION
- 24 PORTAMUELA
- 25 COLLAR MOLINILLO
- 26 INDICE DE AJUSTE
- 27 ABRAZADERA PLANA
- 28 MUELLE
- 29 TORNILLO IZQUIERDO
- 30 TAPA
- 31 CIERRE PARA CONTENEDOR
- 32 CABLEADO MOLINILLO
- 33 ACTUADOR
- 34 TORNILLO TAPTITE 3X6TC CROSS
- 35 CUERPO DOSADOR CAFE
- 36 MICROINTERRUPTOR BURGESS
- 37 TAPA LATERAL DOSIFICADOR
- 38 ELECTROIMAN 220V
- 39 MUELLE ELECTROIMAN DOSIFICADOR
- 40 PASADOR CONICO
- 41 ARANDELA DE GRADUACION CAFE'
- 42 PORTEZUELA DOSIFICADOR CAFE'+PLACA
- 43 LEVA PARA ARAN. GRAD. CAFE'
- 44 PERNO PARA LEVA
- 45 EMBUDO CAFE
- 46 CONJUNTO MOLINILLO DERECHO-ANTIHORARIO-VERS.2ES
- 47 TAPA MOLINILLO DERECHO-VERS.2ES
- 48 CONJUNTO MOLINILLO IZQUIERDO-ANTIHORARIO-VERS.2ES
- 49 TAPA MOLINILLO IZQUIERDO-VERS.2ES
- 50 CÁRTER MOTOR MOLINILLO 2ES
- 51 TAPA RECIPIENTE 2ES
- 52 SEPARADOR 50/50
- 53 CONJUNTO CONTENEDOR CAFÉ 2ES
- 54 RAMPA DOBLE CAFÉ ES
- 55 CABLEADO DOS MOLINILLOS

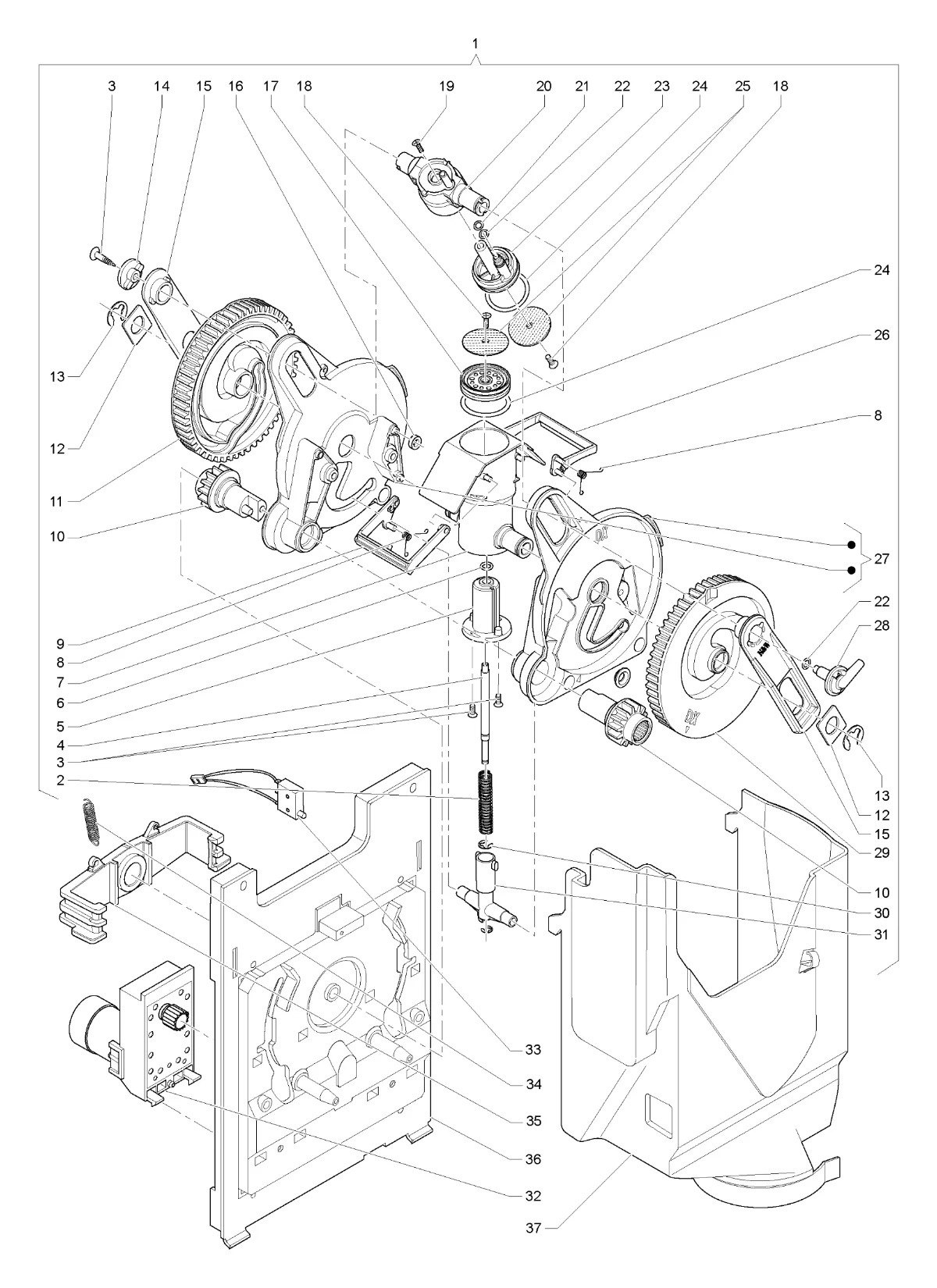

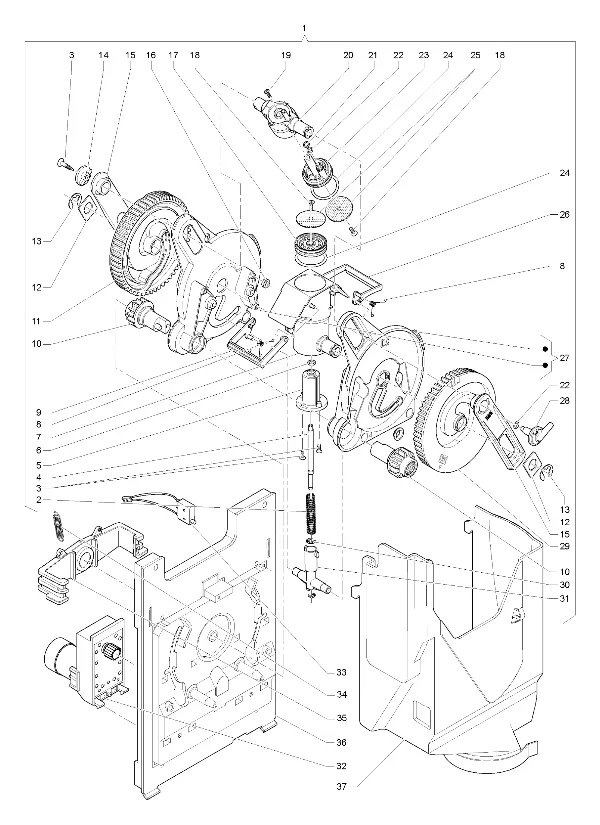

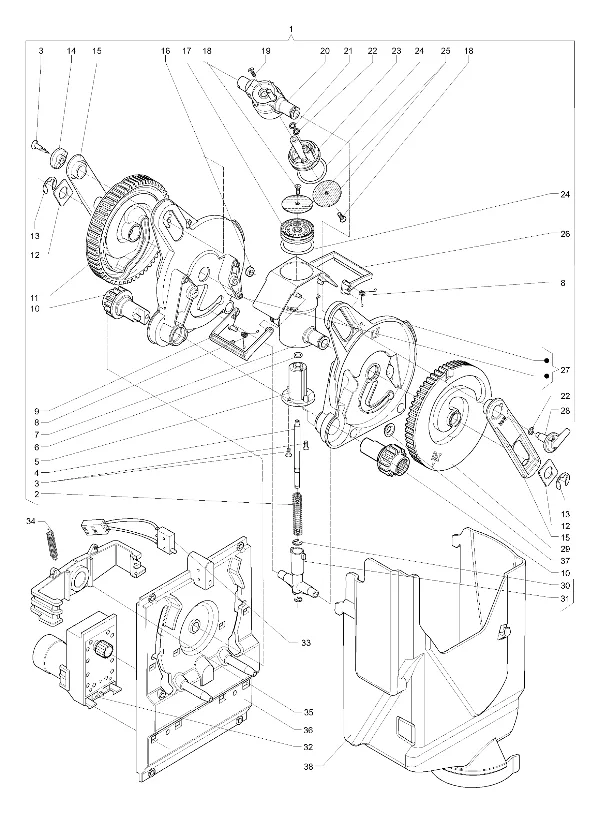

10 - Unidad café (ø38)
Lámina 10 de 12
Piezas de esta lámina
- 1 GRUPO CAFÉ Z4000 D.38
- 2 MUELLE RETORNO PISTON
- 3 TORNILLO AUTORROSCANTE 4.2X26
- 4 VASTAGO DEL EMBOLO D.38
- 5 TAPA D.38
- 6 EMPAQUETADURA OR 2025
- 7 CAMARA DE INFUSION D.38
- 8 MUELLE ARRASTRADOR
- 9 RASCADOR SUPERIOR D.38
- 10 PINON D.38
- 11 MANIVELA IZQUIERDA D.38
- 12 PATÍN GUIA
- 13 ANILLO DETENCION DIAM 12
- 14 LLAVES PISTON SUPERIOR
- 15 BIELA MANDO PISTON D.38
- 16 ARANDELA
- 17 PISTÓN INFERIOR D.38
- 18 TORNILLO M3X10 -INOX-
- 19 TORNILLO AUTORROSCANTE 4X12 PUNTA PLANA
- 20 CRUCERO PISTÓN SUPERIOR D.38
- 21 GUARNICION 1.9X2.4
- 22 GUARNICION OR 2018
- 23 PISTÓN SUPERIOR
- 24 GUARNICION PISTON
- 25 FILTRO CAFE'
- 26 ARRASTRADOR
- 27 ESTRIBO. DERECH./IZQUIER. D.38
- 28 BOQUILLA DE SUMINISTRO CAFE
- 29 MANIVELA DERECHA D.38
- 30 ANILLO DE CIERRE DIAM.4
- 31 GUIA VASTAGO DEL EMBOLO D.38
- 32 MOTORREDUCTOR 24V
- 33 MICRO Y CABLEADO
- 34 MUELLE LEVA
- 35 ENGANCHE DE GRUPO Z4000
- 36 CHAPA Z4000 SMALL
- 37 COBERTURA Z4000

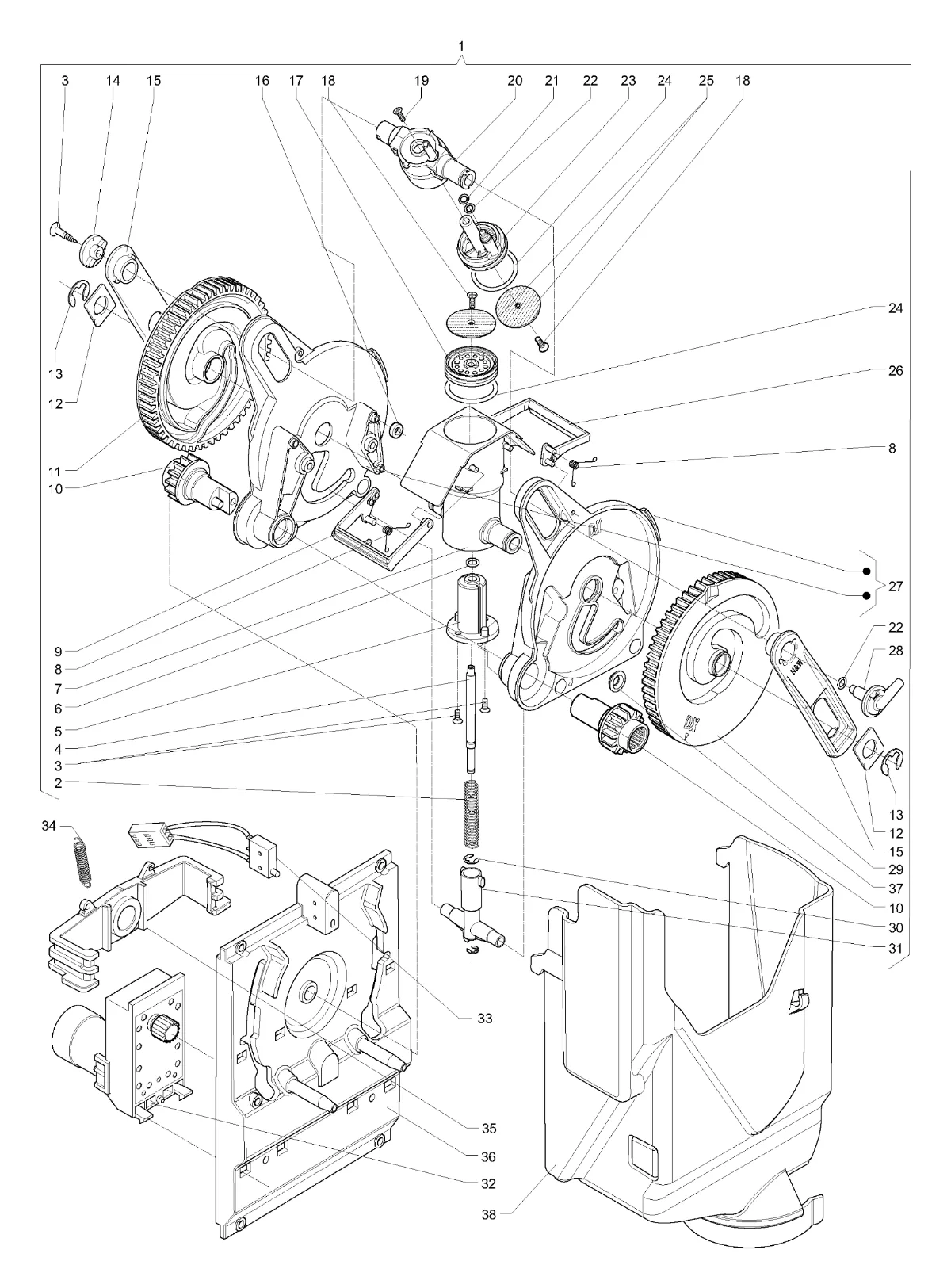

11 - Unidad café (ø42)
Lámina 11 de 12
Piezas de esta lámina
- 1 GRUPO CAFÉ Z4000 D.46
- 2 MUELLE RETORNO PISTON
- 3 TORNILLO AUTORROSCANTE 4.2X26
- 4 VASTAGO DEL EMBOLO MEDIUM
- 5 TAPA D.46
- 6 EMPAQUETADURA OR 2025
- 7 CAMARA DE INFUSION D.46
- 8 MUELLE ARRASTRADOR
- 9 ARRASTRADOR SUPERIOR D.46
- 10 PINON D.46
- 11 MANIVELA IZQUIERDA D.46
- 12 PATÍN GUIA
- 13 ANILLO DETENCION DIAM 12
- 14 LLAVES PISTON SUPERIOR
- 15 BIELA D.46
- 16 ARANDELA
- 17 PISTÓN INFERIOR MEDIUM
- 18 TORNILLO FIJACION FILTRO
- 19 TORNILLO AUTORROSCANTE 4X12 PUNTA PLANA
- 20 CRUCERO PISTÓN SUPERIOR D.46
- 21 GUARNICION 1.9X2.4
- 22 GUARNICION OR 2018
- 23 PISTÓN SUPERIOR D.46
- 24 EMPAQUETADURA OR DE SILICÓN
- 25 FILTRO CAFÉ DIÁM. 42
- 26 ARRASTRADOR INFERIOR D.46
- 27 ESTRIBO. DERECH./IZQUIER. D.46
- 28 BOQUILLA DE SUMINISTRO CAFE
- 29 MANIVELA DERECHA D.46
- 30 ANILLO DE CIERRE DIAM.4
- 31 GUIA VASTAGO DEL EMBOLO D.46
- 32 MOTORREDUCTOR 24V
- 33 MICRO Y CABLEADO
- 34 MUELLE LEVA
- 35 ENGANCHE DE GRUPO Z4000 D.46
- 36 PLACA INTERFAZ Z4000 D.46
- 37 ANILLO RETENCIÓN
- 38 COBERTURA Z4000

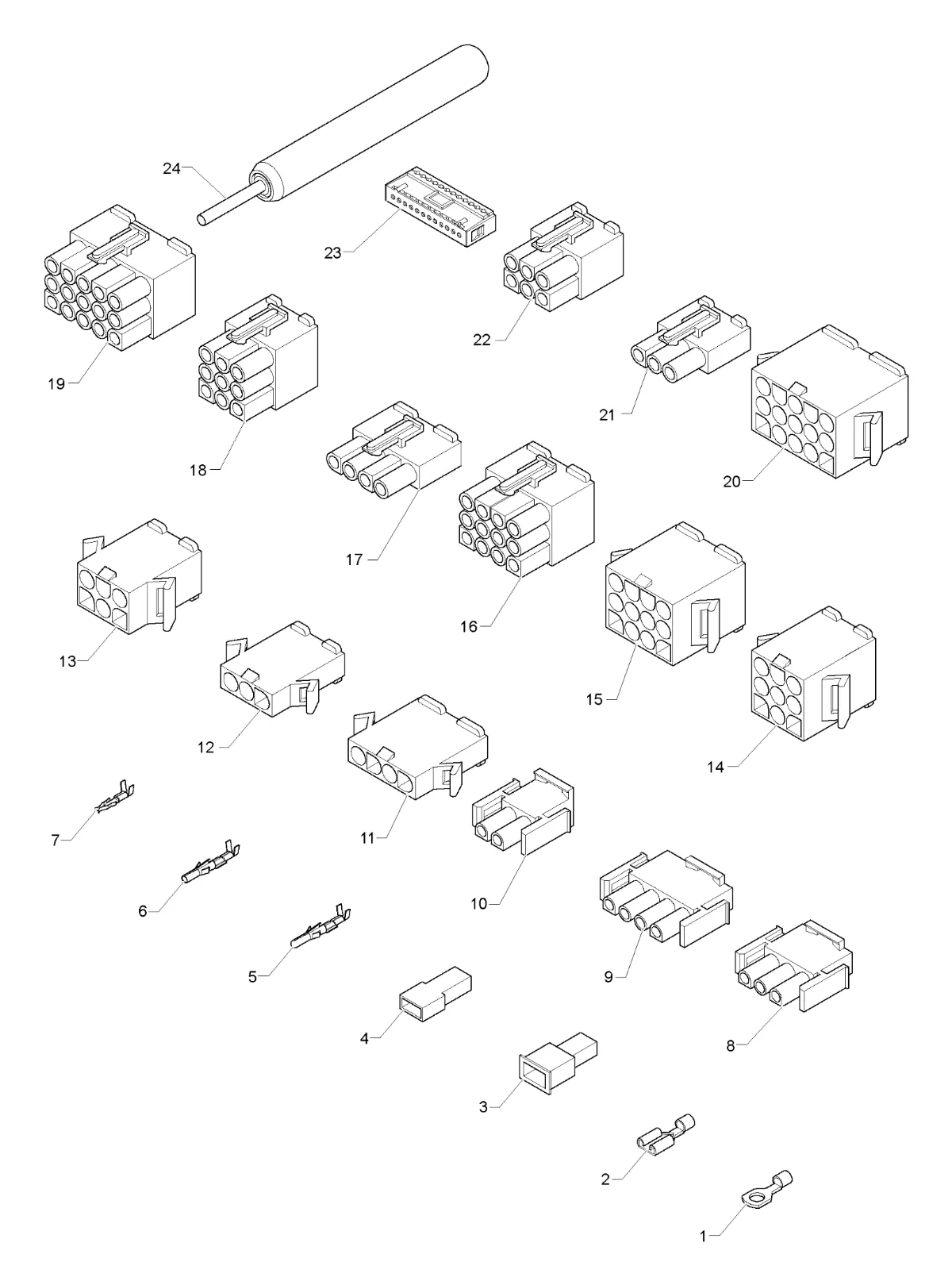

12 - Conectores y bornes
Lámina 12 de 12
Piezas de esta lámina
- 1 TERMINAL DE OJO
- 2 FASTON SIN LENGUETA
- 3 CUBREFASTON MACHO
- 4 CUBREFASTON HEMBRA
- 5 TERMINAL MACHO
- 6 TERMINAL HEMBRA
- 7 TERMINAL HEMBRA
- 8 CONECTOR PF. 3 V
- 9 CONECTOR 4 VIAS MATE-N-LOK AMP
- 10 CONECTOR P.F. 2 V.
- 11 CONECTOR DE 4 VIAS/P MOLEX 3191
- 12 CONECTOR DE 3 VIAS/P MOLEX 3191
- 13 CONECTOR DE 6 VIAS/P MOLEX 3191
- 14 CONECTOR DE 9 VIAS/P MOLEX 3191
- 15 CONECTOR DE 12 VIAS/P MOLEX 3191
- 16 CONECTOR DE 12 VIAS/P MOLEX 3191
- 17 CONECTOR DE 4 VIAS/P MOLEX 3191
- 18 CONECTOR DE 9 VIAS/P MOLEX 3191
- 19 CONECTOR DE 15 VIAS/P MOLEX 3191
- 20 CONECTOR DE 15 VIAS/P MOLEX 3191
- 21 CONECTOR DE 3 VIAS/P MOLEX 3191
- 22 CONECTOR DE 6 VIAS/P MOLEX 3191
- 23 CONECTOR 12 VIAS.
- 24 EXTRACTOR DE CONTACTOS MOLEX
